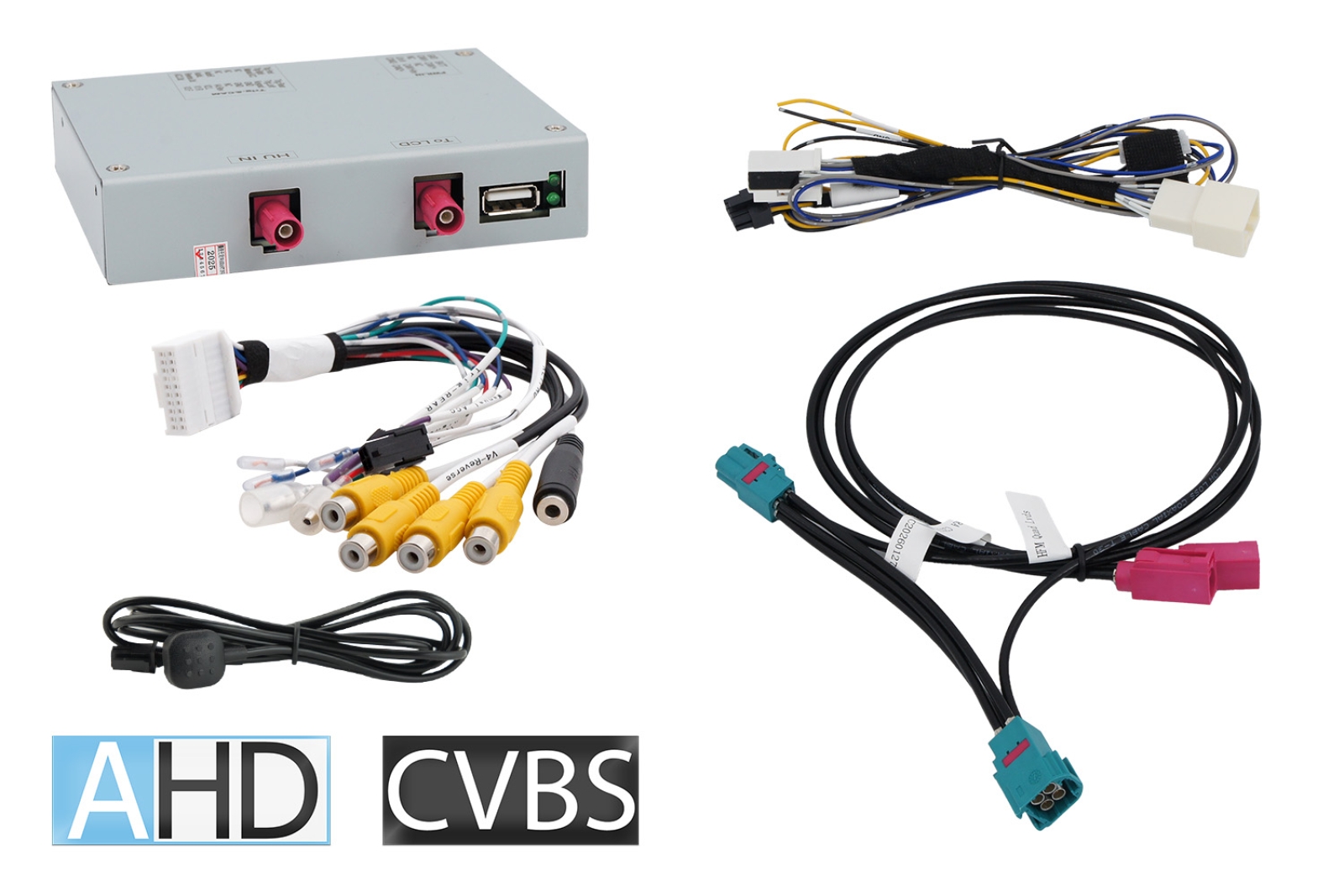

Video-Einspeiser AHD-CVBS passend für Iveco IHP 10 Zoll

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.

Achtung! Video-Signalart jeder Video-Quelle muss im OSD-Menü des entsprechenden Video-Eingangs definiert werden.

Produktfeatures

Video-Einspeiser für Werks-Infotainment Systeme
1 x CVBS/AHD-Eingang für Rückfahrkamera
1 x CVBS/AHD-Eingang für Frontkamera
2 x CVBS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz)
Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)

Optional: Anstelle des im Lieferumfang enthaltenen externen Tasters kann das Interface auch über die optional erhältliche Fernbedienung “HDA-RC” bedient werden. Diese ermöglicht die direkte Anwahl der Video-/Kameraeingänge und eine komfortablere änderung der Einstellungen in den jeweiligen OSD-Menüs.
Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit “RC” gekennzeichnet sind.

Kompatibilität

Hersteller	Modell	Navigation
Iveco	Daily 7 ab Modelljahr 2024	IHP Head Unit von Aptiv mit separatem 10 Zoll Tablet-Monitor

Einschränkungen

CAN-Bus Kompatibilität	Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend.
Nur Video	Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, muss ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden (z. B. FM-Modulator).
Werks-Rückfahrkamera	Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt.
After-Market Frontkamera	Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich.
Hilfslinien für Rückfahrkamera	Wenn der Fahrzeug CAN-Bus nur eingeschränkt kompatibel ist oder das Interface analog angeschlossen wird, steht die Funktion „bewegliche Hilfslinien“ nicht zur Verfügung.

Anschlüsse

Bildeinspeisung: Fakra Stecker
Strom: offene Kabelenden
CAN-Bus: Plug&Play (Quadlock-Einsatz)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse
Trigger-Leitungen (4x): Offene Kabelenden

Technische Daten

Arbeitsspannung	12 V DC (9~16V)
Ruhestrom	ca. 3 mA
Stromaufnahme	ca. 250 mA
Video Eingang	0.7~1 VV
Video Eingangs-Signalarten	CVBS/AHD
Signalnormen CVBS/AHD	NTSC/PAL
Temperaturbereich	-40°C bis +85°C
Abmessungen Video-Box	117 x 25 x 108 mm (B x H x T)

Anschluss Radio	Quadlock
Audioübertragung	Nur Video
Ausstattung & Funktionen	CAN-Bus Rückfahrkamera-Eingang
Baujahr	2024 2025 2026
Betriebsspannung	12 V
Betriebstemperatur	ab -30 °C (Außeneinsatz)bis 70 °C und mehr
Breite	50–150 mm
CAN-Bus	Mit CAN-Bus
Fahrzeug-Bus	CAN-Bus
Fernbedienung	Optional erhältlich
Hilfslinien	Dynamisch (Lenkwinkel)
Höhe	bis 40 mm
Kamera-Auflösung	Full HD 1080p HD 720p
Kamera-Umschaltung	Automatisch per Rückwärtsgang
Kameraeingänge	3 und mehr AHD-Kamera Frontkamera Frontkamera-Eingang Rückfahrkamera Seitenkameras
Kamerafunktionen	Automatische Umschaltung
Kältefestigkeit	bis -30 °C
Montageaufwand	Plug & Play
Schnittstellen	Kamera in
Steckertyp	Cinch
Stromaufnahme	über 200 mA
Werksdisplay-Größe	9–12 Zoll
