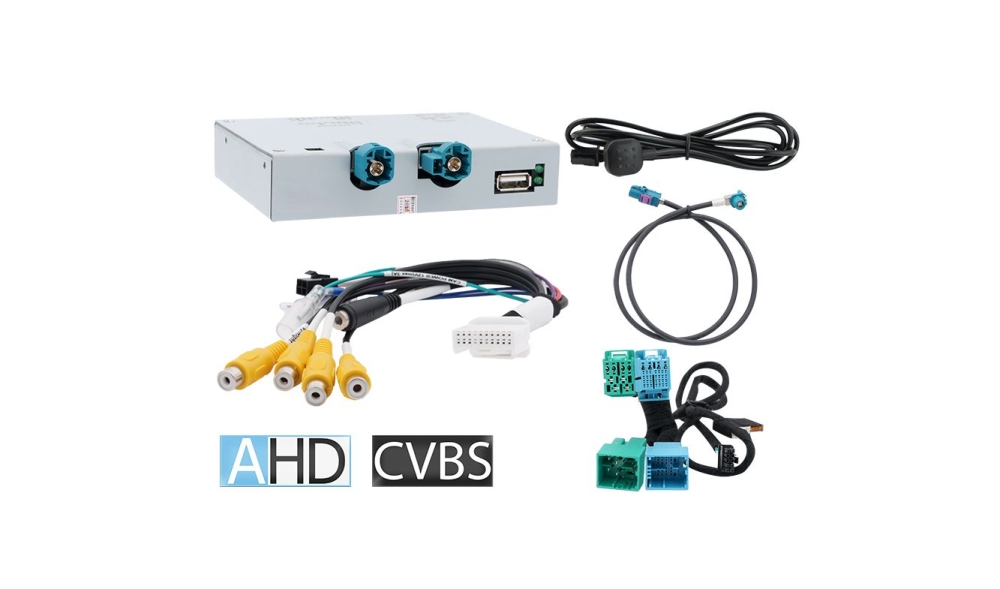

Video-Einspeiser passend für Stellantis Uconnnect5 10 Zoll
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei beliebigen Video-Quellen (für Seitenkameras oder weitere Nachrüstgeräte, wie z.B. USB-Player, DVB-T2 Tuner, ...) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 CVBS/AHD-Eingang für Rückfahrkamera
- 1 CVBS/AHD-Eingang für Frontkamera
- 2 CVBS/AHD-Eingang für Seitenkameras oder weitere Nachrüstgeräte (z.B. USB-Geräte, DVB-T2 Tuner, etc.)
- Alle Eingänge NTSC und PAL kompatibel
Unterstützte AHD-Auflösungen 720p NTSC (30Hz), 720p PAL (25Hz), 960p NTSC (30Hz), 960p PAL (25Hz), 1080p NTSC (30Hz), 1080p PAL (25Hz) - Automatische Umschaltung auf Rückfahrkamera-Eingang im Rückwärtsgang
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 5, 10, 15 oder 20 Sekunden
- Einstellbare Hilfslinien (starr oder beweglich) für Rückfahrkamera aktivierbar (bewegliche Hilfslinien nicht für alle Fahrzeuge verfügbar)
- Bild frei während der Fahrt (NUR für eingespeiste Videoquellen)
Die Fernbedienung ist kompatibel mit allen HDA- und HDV-Interfaces, die am Ende der Softwareversion mit "RC" gekennzeichnet sind.
Kompatibilität
| Hersteller | Modell | Navigation |
|---|---|---|
| Alfa Romeo | Tonale (965) ab 05/2022 | Connect oder Connect NAV - Uconnect R1 INT Harman Head-Unit mit separatem 10.25 Zoll ultra-wide Tablet-Monitor |
| Citroen | Jumper2 (X295) ab Modelljahr 2024, Relay3 (x295) ab Modelljahr 2024 | Uconnect R1 EXT Harman Head-Unit mit separatem 10 Zoll Tablet-Monitor |
| Fiat | 500e ab 11/2020 Keine CAN-Bus-Unterstützung. Externes 12V-Analog-S-Kontakt/ACC- und R-Gang-Signal erforderlich. | Uconnect R1 Low Mitsubishi Head-Unit mit separatem 7 Zoll Tablet-Monitor |
| 500, 500e ab 11/2020, Ducato3 (Serie 8) ab Modelljahr 2021, Tipo (356) ab Modelljahr 2023 | Uconnect R1 EXT oder R1 INT Harman Head-Unit mit separatem 10 Zoll oder 10.25 Zoll ultra-wide Tablet-Monitor | |
| Jeep | Compass ab Modelljahr 2021 | Uconnect R1 EXT Harman Head-Unit mit separatem 10.1 Zoll Tablet-Monitor |
| Opel | Movano C ab Modelljahr 2024 | Multimedia Navi Pro - Uconnect R1 EXT Harman Head-Unit mit separatem 10 Zoll Tablet-Monitor |
| Peugeot | Boxer2 (X295) ab Modelljahr 2024 | Uconnect R1 EXT Harman Head-Unit mit separatem 10 Zoll Tablet-Monitor |
| Toyota | ProAce Max (T) ab Modelljahr 2024 | ProTouch Multimedia-System - Uconnect R1 EXT Harman Head-Unit mit separatem 10 Zoll Tablet-Monitor |
Einschränkungen
| CAN-Bus Kompatibilität | Die CAN-Bus Kompatibilität des Interface kann zu einigen Fahrzeugen ganz oder für einzelne Funktionen eingeschränkt sein. Dies kann sich sowohl bei Installation, als auch später bemerkbar machen. Das Interface mit allen Video-Eingängen kann mit analogen Schaltsignalen, ohne den Anschluss an den Fahrzeug CAN-Bus, betrieben werden. Dabei entfallen einzelne Zusatzfunktionen, siehe folgend. |
| Nur Video | Interface speist keine Audio-Signale ein. Um Audio-Signale einzuspeisen, muss ein evtl. vorhandener Werks-Audio-AUX-Eingang oder optionale Produkte genutzt werden. (z. B. FM-Modulator) |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK-Eingang erfolgt nur solange der Rückwärtsgang eingelegt ist. Für abweichende Schaltzeiten wird optionales Zubehör benötigt. |
| After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 5, 10, 15 oder 20 Sekunden (je nach OSD-Menü Einstellung). Manuelle Umschaltung auf Frontkamera ist zusätzlich über den externen Taster möglich. |
| Hilfslinien für Rückfahrkamera | Bei unvollständiger Kompatibilität des Fahrzeug CAN-Bus mit dem Interface oder bei analogem Anschluss kann die Funktion bewegliche Hilfslinien nicht genutzt werden. |
Anschlüsse
- Bildeinspeisung: 4-Pin HSD
- Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
- Trigger-Leitungen (4x): Offene Kabelenden
Technische Daten
| Betriebsspannung | 12V DC (9~16V) |
| Ruhestrom | 7mA |
| Stromaufnahme | 240mA |
| Video Eingang | 0.7~1V |
| Video Eingangs-Signalarten | CVBS/AHD |
| Signalnormen CVBS/AHD | NTSC/PAL |
| Temperaturbereich | -40°C bis +85°C |
| Abmessungen Video-Box | 117 x 30 x 108mm (B x H x T) |
Rechtlicher Hinweis
Der Fahrer darf weder direkt noch indirekt durch bewegte Bilder während der Fahrt abgelenkt werden. In den meisten Ländern/Staaten ist dieses gesetzlich verboten. Dieses Produkt ist, neben dem Betrieb im Stand, lediglich gedacht zur Darstellung stehender Menüs (z.B. MP3 Menü von DVD-Playern) oder Bilder der Rückfahrkamera während der Fahrt.
| Hersteller | NavLinkz |
| Produkt Gruppe | Fiat |
