Zenec ZE-RCE3703AHD AHD-Rückfahrkamera FIAT Ducato

ZENEC ZE-RCE3703AHD – AHD-Rückfahrkamera für FIAT Ducato, Citroën Jumper und Peugeot Boxer

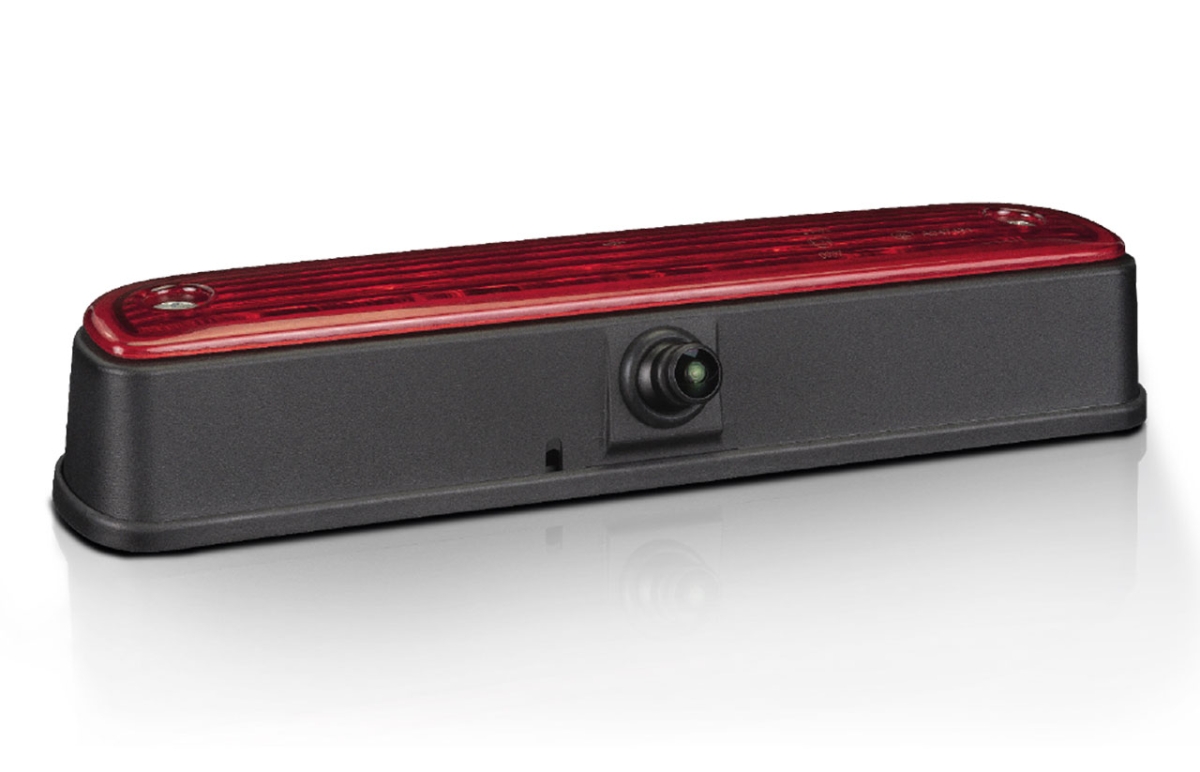

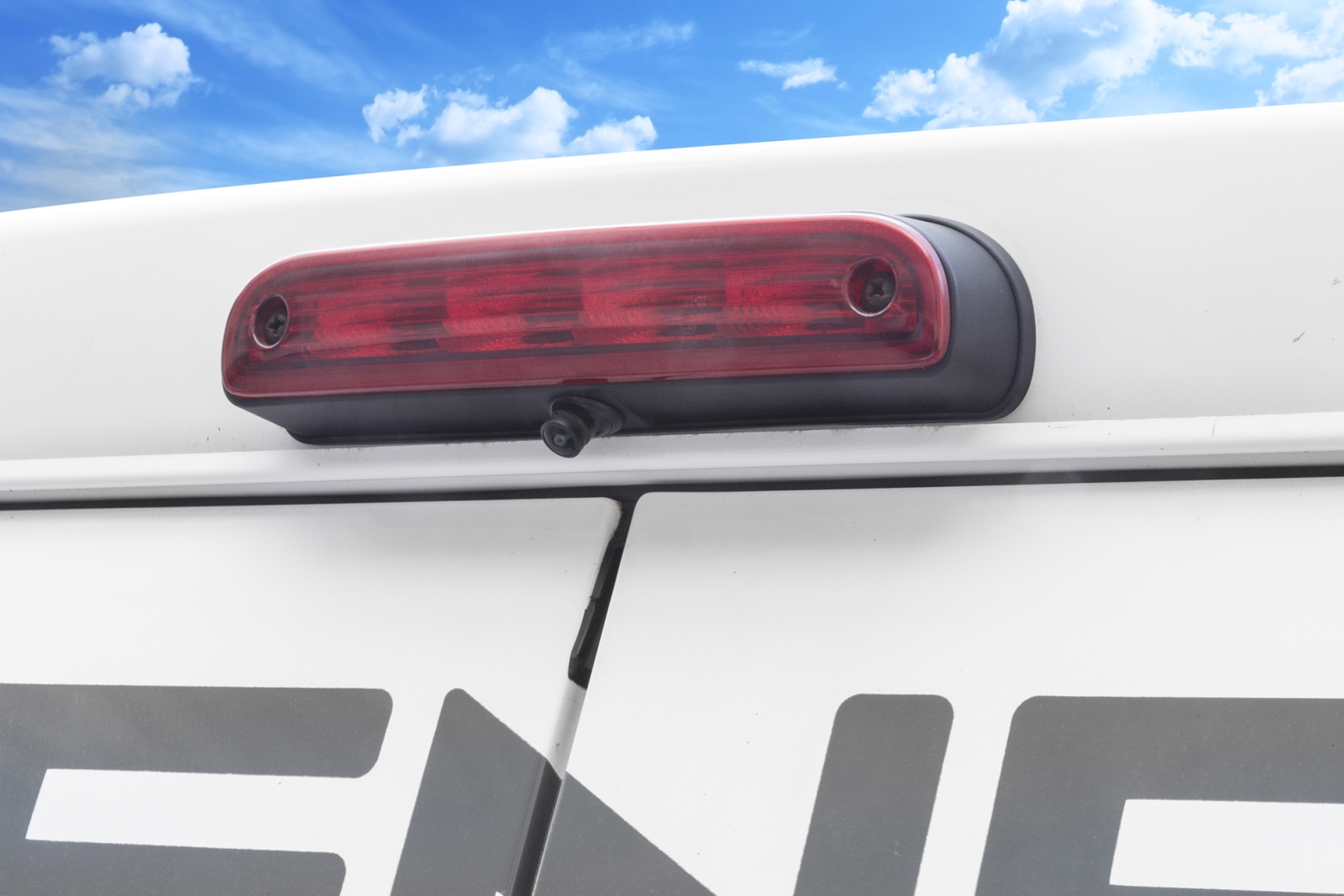

Die ZENEC ZE-RCE3703AHD ist eine Premium-Reisemobil-Rückfahrkamera, die speziell für den FIAT Ducato III sowie plattformverwandte Modelle entwickelt wurde. Das innovative System wird einfach in das originale dritte Bremslicht integriert. Hierbei wird lediglich das werkseitige Reflektorgehäuse abgeschraubt, die Kamerakonsole aufgesetzt und der originale Reflektor wieder montiert – die allgemeine Betriebserlaubnis (ABE) bzw. Fahrzeugzulassung bleibt somit vollständig bestehen.

Dank des modernen analogen Bildübertragungsstandards (Analog High Definition) bietet das System eine extrem hohe Signalbandbreite mit optimiertem Farbraum, hervorragender Schärfe und maximaler Störungsunempfindlichkeit im Vergleich zu rein digitalen Systemen.

Produktüberblick

• Produktart: Fahrzeugspezifische AHD-Rückfahrkamera (Integration der Original-Bremsleuchte)

• Signalart: Flexibel wählbar zwischen AHD (720p / 30 fps) oder herkömmlichem CVBS

• Bildsensor: 1/4" / 6,09 mm SONY IMX225LQR CMOS Sensor

• Blickwinkel: 160° Diagonal / 130° Horizontal / 100° Vertikal

• Justierung: Mechanisch einstellbarer Kamerawinkel zur perfekten vertikalen Ausrichtung des Sichtfelds

• Schutzklasse: IP69K zertifiziert (maximaler Schutz vor Staub und Feuchtigkeit)

• Einschränkung: Nur geeignet für Fahrzeugmodelle ohne werkseitig verbaute OE-Rückfahrkamera. Der rote Bremslicht-Reflektor ist nicht im Lieferumfang enthalten, da das Originalbauteil weiterverwendet wird.


Vorteile bei der Installation

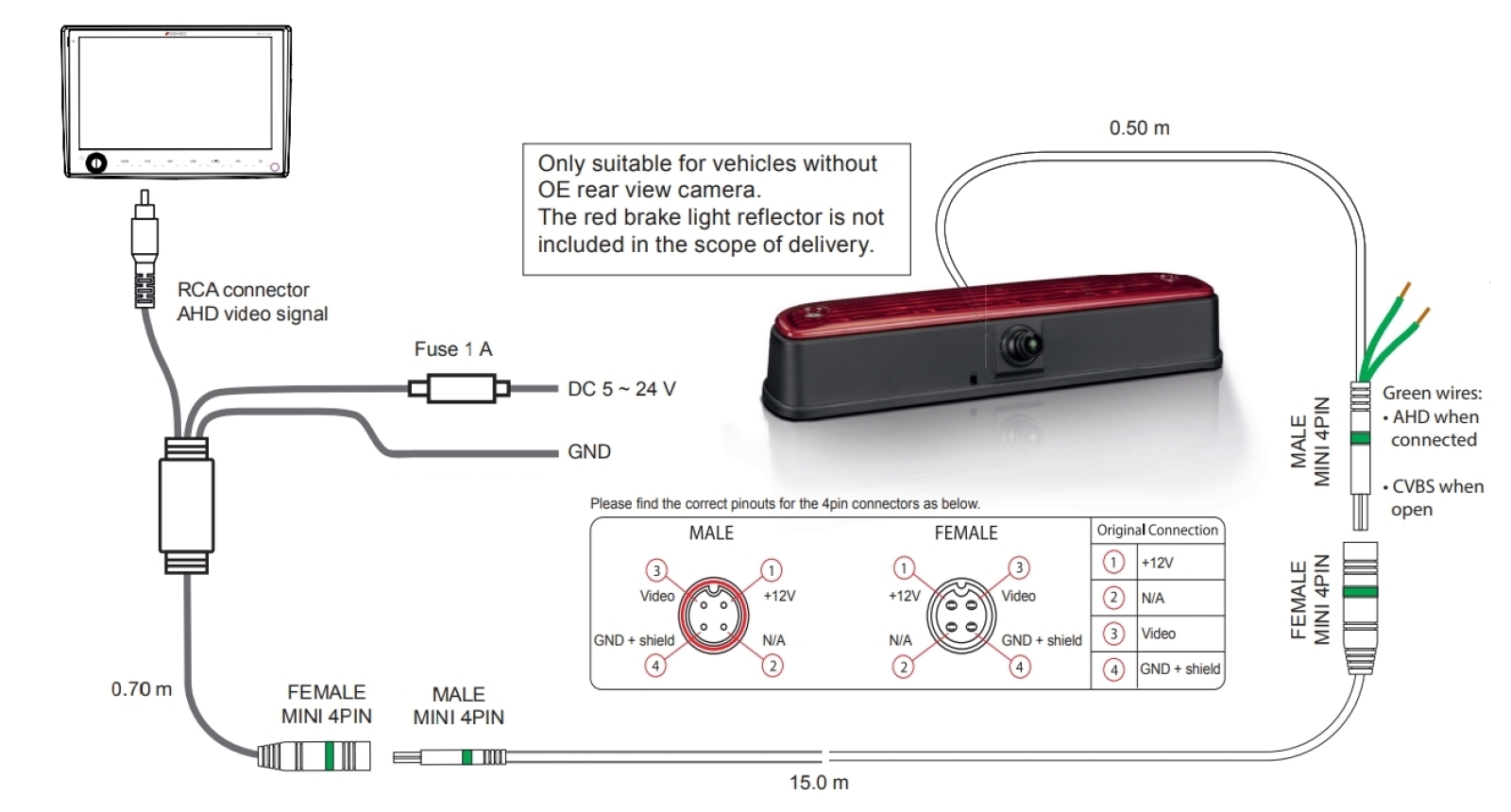

• Zukunftssicher durch Dual-Ausgang: Über zwei integrierte Funktionsdrähte am Kabelende lässt sich das Signal flexibel konfigurieren. Sind die grünen Drähte verdrillt/verbunden, liegt ein hochauflösendes AHD-Videosignal an; bleiben die Drähte offen, gibt die Kamera ein klassisches CVBS-Signal aus. Somit ist sie sowohl mit älteren Monitoren als auch mit modernsten AHD-Head-Units kompatibel.

• Einfache Kabelverlegung: Das 15 Meter lange, trennbare Hauptsystemkabel ist mit besonders schlanken Mini-4-PIN-Steckverbindungen ausgestattet. Dies ermöglicht ein müheloses Durchziehen selbst durch engste Kabelkanäle und Karosserietüllen.
• ???????Stabile Spannungsversorgung: Dank des breiten Arbeitsbereichs von 5,0 bis 24 V DC ist das Kameramodul optimal gegen fahrzeugseitige Spannungsschwankungen geschützt.

• Wertige Materialien: Das Hauptgehäuse wird im präzisen Kunststoffspritzguss-Verfahren gefertigt und mit robusten Befestigungsbolzen aus Edelstahl montiert.

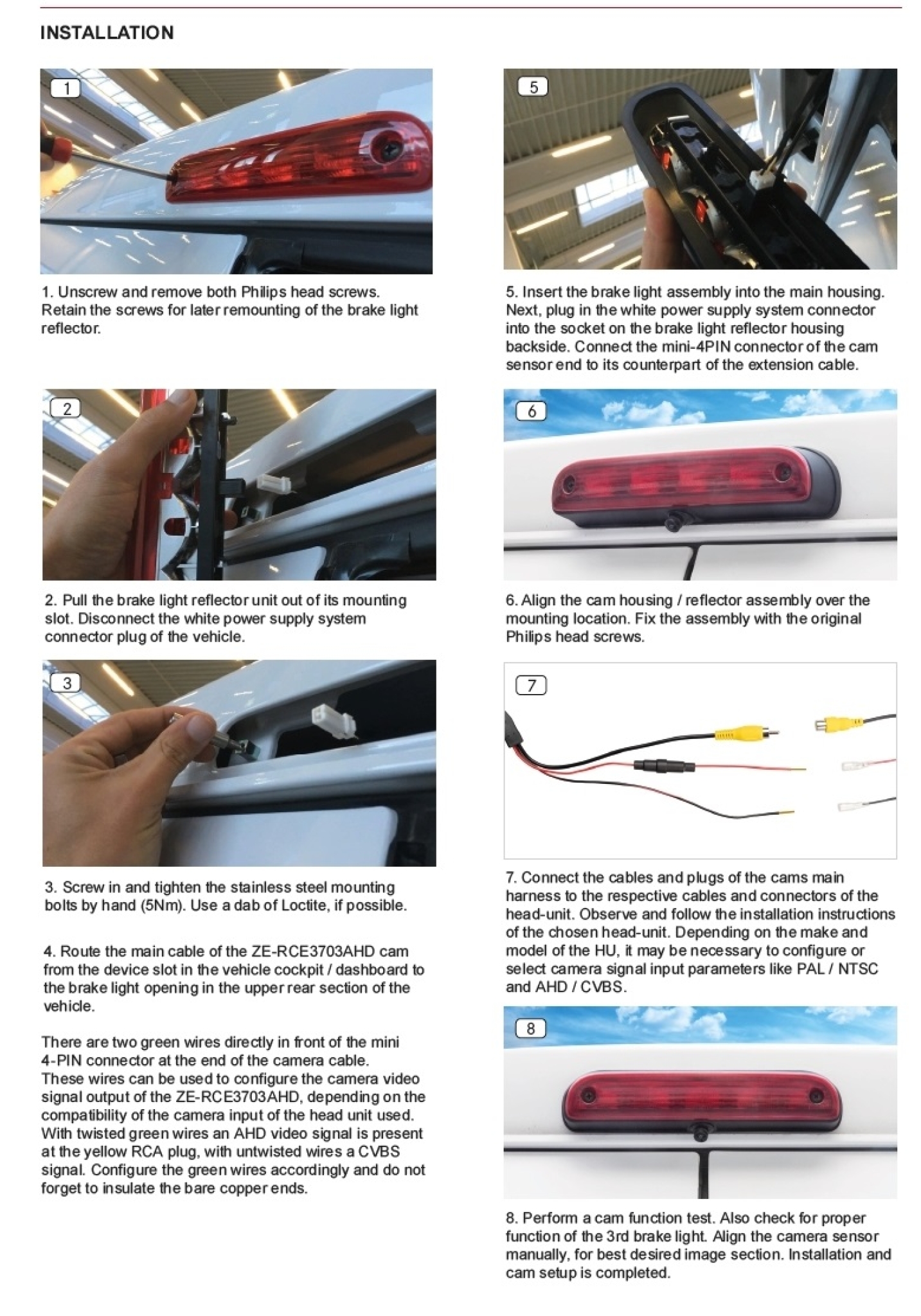

Installations- & Anwendungshinweise

• Hochdruckreiniger-Pflege: Trotz der exzellenten IP69K-Zertifizierung können extreme Dampfstrahler bei unsachgemäßer Handhabung die Dichtungen beschädigen. Halten Sie bei der Fahrzeugreinigung daher zwingend einen Mindestabstand von 100 cm zwischen der Reinigungsdüse und dem Kamerasensor ein.


• Kabel-Garantie: Es ist ausschließlich das im Lieferumfang enthaltene Verbindungskabel zu verwenden. Jegliche Modifikation des Kabels führt zum Erlöschen des Garantieanspruchs.

• Drehmoment-Vorgabe: Die Edelstahl-Befestigungsbolzen sollten vorzugsweise unter der Zugabe von etwas Loctite handfest mit exakt 5 Nm angezogen werden.

Technische Daten

Fahrzeugkompatibilität

Lieferumfang

• 1x ZENEC ZE-RCE3703AHD Kamera-Haupteinheit

• 2x Edelstahl-Befestigungsbolzen

• 1x 15 Meter Haupt-Verlängerungskabel (trennbar, Mini-4-PIN)
• 1x HU-seitiges Anschlusskabel (70 cm, inkl. Cinch & Sicherung)
• 1x Montageanleitung DE/EN (DIN-A4)
