Dual-View-Rückfahrkamera in der 3. Bremsleuchte für Citroën Jumper, Fiat Ducato, Opel Movano, Peugeot Boxer und Toyota Proace Max

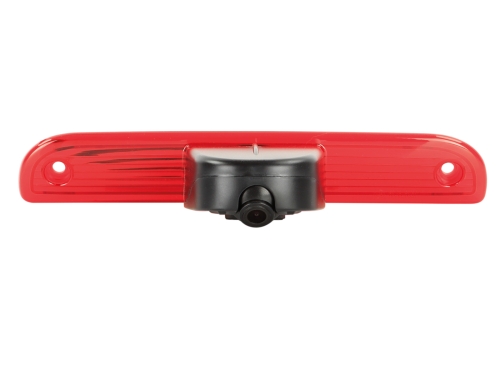

Diese Dual-View-Rückfahrkamera von acv ersetzt die OEM-Streuscheibe der dritten Bremsleuchte und ist für Fahrzeuge mit Innenausbau vorgesehen, etwa Wohnmobile und Werkstattwagen. Die Installation erfolgt ohne Verschraubung durch den Laderaum bzw. Innenraum. Die Abmessungen entsprechen der OEM-Bremsleuchte. Zwei Kameralinsen mit unterschiedlichen Blickwinkeln, eine Nachtsichtfunktion und ein um 20° verstellbarer Blickwinkel gehören zur Ausstattung. acv-Kameras sind für den Dauerbetrieb geeignet.

Zwei Kameras mit getrennten Anschlüssen

Kamera 1 erfasst diagonal 170°, horizontal 145° und vertikal 80° + 5°. Kamera 2 deckt diagonal 100°, horizontal 80° + 5° und vertikal 50° + 5° ab. Beide Kameras haben eigene Leitungen für Versorgungsspannung und Masse sowie einen eigenen Cinch-Videoausgang.

Anschluss an den Monitor

Monitore mit zwei Videoeingängen werden direkt mit beiden Kamerasignalen verbunden. Für Monitore mit nur einem Videoeingang ist die Videoumschaltung 2 x Cinch (f) auf 1 x Cinch (m), +12 V geschaltet, erhältlich (Artikel 771000-5008).

Bildaufnahme

Die Kamera arbeitet mit einem 1/3"-CMOS-Sensor mit 976 x 592 effektiven Pixeln und gibt ein NTSC-Farbbild mit 600 TV-Linien aus. Die Linse hat 1,9 mm Brennweite und Blende F 2.0. Mit aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.

Verstellbarer Blickwinkel

Der Blickwinkel lässt sich um 20° verstellen. Vor der Installation sollten Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor geprüft werden.

Gehäuse und Schutzart

Das Kunststoffgehäuse in Schwarz / Rot ist nach IP68 staub- und wassergeschützt. Die Kamera arbeitet bei -30 °C bis 75 °C und kann bei -40 °C bis 80 °C gelagert werden.

Fahrzeugkompatibilität

Technische Daten

• Montage: Austausch der OEM-Streuscheibe der 3. Bremsleuchte
• Einsatzbereich: Fahrzeuge mit Innenausbau (Wohnmobile / Werkstattwagen)
• Gehäuse: Kunststoff
• Farbe: schwarz / rot
• Extras: 2 Kameralinsen, Nachtsichtfunktion, Blickwinkel verstellbar 20°
• Sensor: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Auflösung: 600 TV-Linien
• Linse: 1,9 mm / F 2.0
• Blickwinkel Kamera 1: diagonal 170°, horizontal 145°, vertikal 80° + 5°
• Blickwinkel Kamera 2: diagonal 100°, horizontal 80° + 5°, vertikal 50° + 5°
• Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
• Schutzart: IP68
• Anschluss: 7-Pin-Systemstecker (f)
• Betriebsspannung: +12 V Gleichspannung
• Versorgungsspannung: +12 V Gleichspannung
• Stromaufnahme: 200 mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperatur: -30 °C bis 75 °C
• Lagertemperatur: -40 °C bis 80 °C
• Abmessungen: entsprechend OEM-Bremsleuchte

Elektrischer Anschluss

• Rot: +12 V, geschaltet, laststabil, abgesichert (Kamera 1)
• Schwarz: Karosseriemasse direkt / GND (Kamera 1)
• Gelb: +12 V, geschaltet, laststabil, abgesichert (Kamera 2)
• Weiß: Karosseriemasse direkt / GND (Kamera 2)
• Cinch (m) gelb: Video Kamera 1
• Cinch (m) weiß: Video Kamera 2

Kabel

• Anschlusskabel an der Kamera, ca. 60 cm: 7-Pin-Systemstecker (m)
• Verlängerung, ca. 10 m: 7-Pin-Systemstecker (m) / 7-Pin-Systemstecker (f)
• Anschlusskabel, ca. 20 cm: 7-Pin-Systemstecker (m); rot: Versorgungsspannung, schwarz: Masse / GND, gelb: Versorgungsspannung, weiß: Masse / GND, Cinch (m) gelb: Video, Cinch (m) weiß: Video

Passendes Installationszubehör

• Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
• Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
• Anschluss an Monitore mit 1 Videoeingang: Videoumschaltung 2 x Cinch (f) auf 1 x Cinch (m), +12 V geschaltet (Artikel 771000-5008)
