Rückfahrkamera Wohnmobil/Wohnwagen Hella 3.Bremsleuchte weiss

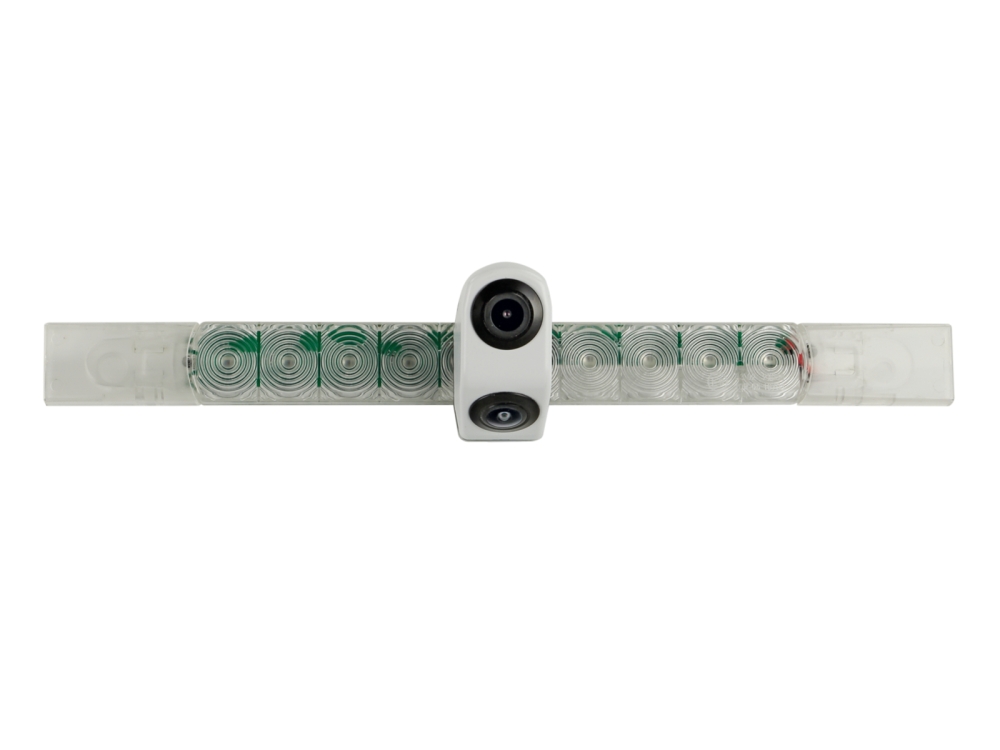

Dual View Rückfahrkamera für Wohnmobile und Wohnwagen (Hella 3. Bremsleuchte, Weiß)

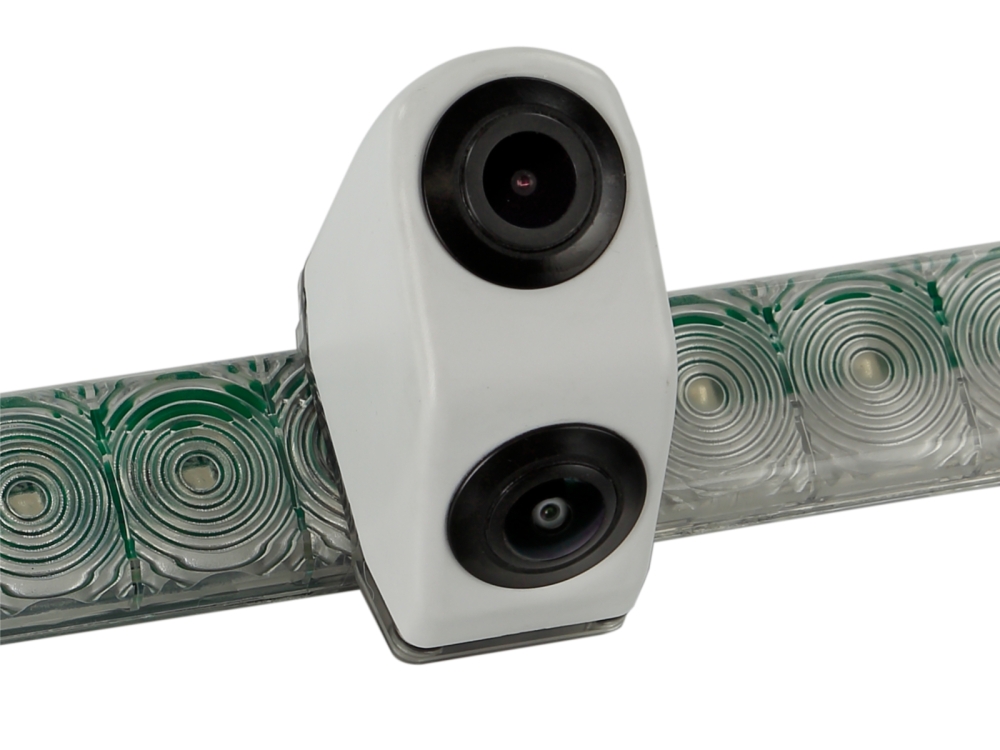

Diese fahrzeugspezifische Dual View Rückfahrkamera wurde speziell für Wohnwagen und Wohnmobile entwickelt und ermöglicht einen unkomplizierten sowie optisch perfekten Austausch der originalen 3. Bremsleuchte. Die Besonderheit dieses Modells in der Farbe Weiß sind die zwei integrierten Kameralinsen, die unterschiedliche Blickwinkel für den Nahbereich (Einparken) und den Fernbereich (Weitsicht) bieten. Dank der hochwertigen Verarbeitung ist die Kamera explizit für den dauerhaften Betrieb ausgelegt.

Fahrzeugkompatibilität

Das System ist passgenau für den Austausch an folgendem Bauteil konzipiert:

• Wohnwagen und Wohnmobile, die mit der originalen (OEM) Hella 3. Bremsleuchte mit der Teilenummer 2DA 343 106-201 ausgestattet sind.

Hauptmerkmale & Wichtige Hinweise

• Dual View System: Ausgestattet mit 2 Kameralinsen für eine gleichzeitige Erfassung von Nahbereich und Weitsicht.

• OEM-Integration: Zum Austausch der OEM Hella 2DA 343 106-201 3. Bremsleuchte, wodurch die Fahrzeugoptik vollständig erhalten bleibt.

• Wetterfest und robust: Mit der Schutzklasse IP68 ist das gesamte System absolut staub- und wasserdicht für den dauerhaften Außeneinsatz.

• Dauerbetriebsfähig: Alle acv Kameras sind zum Anschluss für den plus 12V Dauerbetrieb geeignet und können somit auch während der gesamten Fahrt als digitaler Rückspiegel genutzt werden.

Installation & Anschluss

Das System verfügt über umfangreiche Anschlussmöglichkeiten zur getrennten Ansteuerung der beiden Kameralinsen.

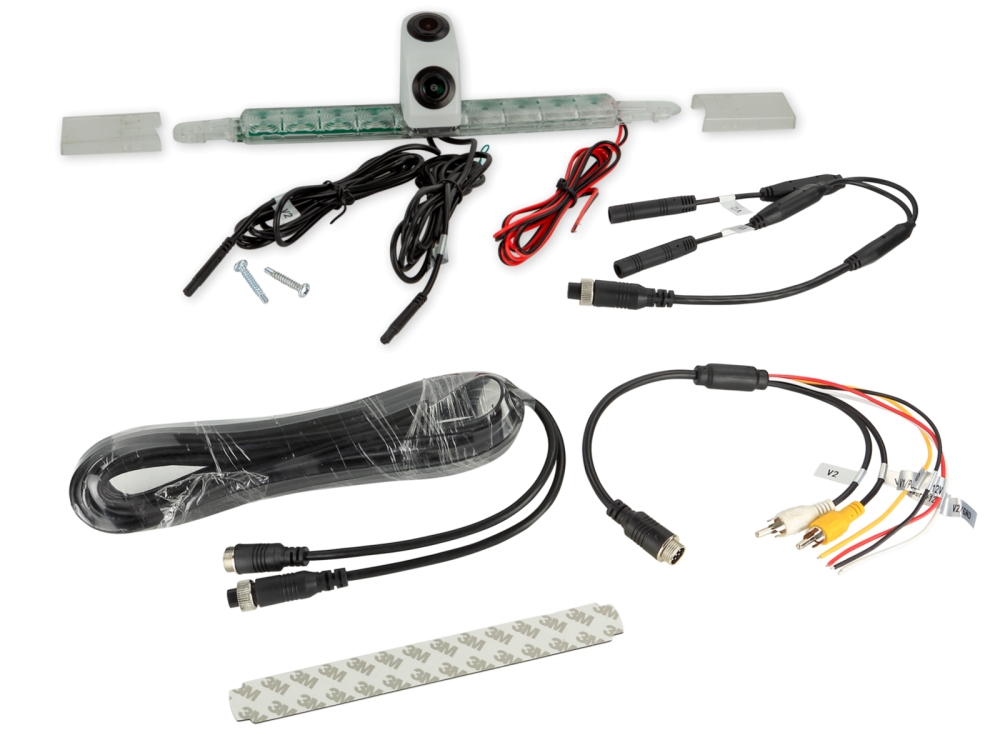

Anschlusskabel an der Kamera:

• 0,5 Meter Kabel 7 Pin Stecker (m)

Kabelsatz:

• 10 Meter 7 Pin Verlängerung

• 0,2 Meter 7 Pin Anschlusskabel

Allgemeine Anschlussbelegung (Strom & Video):

• Rotes Kabel: Weitsichtkamera / Triggerleitung plus 12V (geschaltet, laststabil, abgesichert) für Kamera 1

• Gelbes Kabel: Nahsichtkamera / Triggerleitung plus 12V (geschaltet, laststabil, abgesichert) für Kamera 2

• Schwarzes Kabel: Masse/GND Karosserie direkt (Masse Karosserie)

• Weißes Kabel: Masse/GND Karosserie direkt

• Gelber Cinch-Stecker: Videosignal Kamera 1

• Weißer Cinch-Stecker: Videosignal Kamera 2

Technische Daten

• Aufbau: Kunststoff

• Farbe: schwarz / weiß

• Extras: 2 Kameralinsen (Dual View)

• Sensor Typ: 1/3 Zoll CMOS

• Bildsystem: NTSC Farbe

• Effektive Pixel: 976 x 592

• Linse: 1,9 mm / F 2.0

• Minimale Lichtempfindlichkeit (Min.Lux): 0,1

• Auflösung: 600 TV lines

• Blickwinkel Kamera 1: diagonal 170 Grad

• Blickwinkel Kamera 1: horizontal 115 Grad / vertikal 75 Grad (plus 5 Grad)

• Blickwinkel Kamera 2: diagonal 95 Grad

• Blickwinkel Kamera 2: horizontal 48 Grad (plus 5 Grad) / vertikal 34 Grad (plus 5 Grad)

• Staub- und Wassergeschützt: IP68

• Anschluss: 7-Pin-Stecker

• Versorgungsspannung: 12 Volt (plus 10 Prozent)

• Stromaufnahme: 180 mA

• Betriebstemperaturbereich: -30 bis plus 75 Grad Celsius

• Aufbewahrungstemperatur: -40 bis plus 80 Grad Celsius

• Abmessungen: siehe OEM Bremsleuchte

Installationszubehör

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V / 1,5A max (Artikel: 40-AD-REMOTE)

• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal (Artikel: 771000-6100)
