2-DIN Kit mit Fach C-Klasse/CLK-Klasse LFB/Antenne/Amp D2B

2-DIN Kit mit Fach C-Klasse/CLK-Klasse LFB/Antenne/Amp D2B

Radioblende 2-DIN mit Fach mit Radioanschlusskit Lenkradfernbedienung Mercedes

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Hinweis:

• CAN Bus
• Anschluss: ISO / 10 Pin ISO
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne ISO(m) > DIN(m)
• Anschluss: OEM Soundsystem D2B > Cinch(m) rot/weiß

• Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation
• Fahrzeuge mit Audio 10 / Audio 30 OEM Gerät mit ISO / 10 Pin ISO Stecker
• Fahrzeuge mit D2B OEM Soundsystem

• Fahrzeuge ohne 40 Pin Quadlock Stecker
• Fahrzeuge ohne Audio 50 Comand NTG1 / NTG2 / NTG 2.5 / NTG3 OEM Sat Nav
• Fahrzeuge ohne MOST25 Lichtleiter System

• Fahrzeuge Mercedes mit Comand 2.0 / 2.5 OEM Navigation:
• CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN low / nicht Robert-Bosch CAN
• Fahrzeuge Japan-Reimport nicht alle Softwarevarianten unterstützt

D2B-Interface Installation:

• Entfernen von CD-Wechsler / TV-Tuner / Telefonmodul / Navigationsmodul und weiteren Komponenten und Schließen des D2B

Rings zwingend erforderlich:

• Lichtwellenleiter Verbinder D2B-Ring > Artikel: 771000-2104

• gelb: +12V Dauerstrom Klemme 30
• schwarz: Masse Klemme 31
• rot: +12V geschaltet Zündungsstrom Klemme 15 / alternativ bei Ausschaltgeräüschen +12V Antennenremote
• blau: Amp Datenausgang > D2B Wakeup Anschluss
• blau: kein +12V Eingang

Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation:

• D2B Wakeup Anschluss 18 Pin C2 Stecker > Pin 10 alternativ Pin 7
• vor Installation mit OEM Gerät überprüfen

Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation CD-Wechsler:

• CD-Wechsler +12V Remote / Klemme 15 8 Pin C1 Stecker > Pin 6
• CD Wechsler Masse / Klemme 31 8 Pin C1 Stecker > Pin 5
• vor Installation mit OEM Gerät überprüfen
• Fahrzeuge mit Audio 10 / Audio 30 OEM Gerät / 10 Pin ISO Stecker
• D2B Wakeup Anschluss 10 Pin ISO Stecker > Pin 4
• vor Installation mit OEM Gerät überprüfen
• Fahrzeuge mit Audio 10 / Audio 30 OEM Gerät / 10 Pin ISO Stecker
• CD-Wechsler +12V Remote / Klemme 15 10 Pin ISO Stecker > Pin 5
• CD Wechsler Masse / Klemme 31 10 Pin ISO Stecker > Pin 6
• vor Installation mit OEM Gerät überprüfen

Cinch(m) rot/weiß > Front-Vorverstärkerausgang Nachrüstradio:

• Faderfunktion nicht unterstützt

In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.

• 1-DIN Geräte > Montage mit Ablagefach
• 2-DIN Geräte > Montage ohne Ablagefach

Produktdetails:

• Farbe: schwarz
• 2-DIN Einbauausschnitt Radiodisplay: 172mm x 98,5mm

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Mercedes

• C-Klasse (CL203) 10/2000 - 01/2005
• C-Klasse (W203) 08/2000 - 02/2004
• C-Klasse (S203) 01/2001 - 02/2004
• CLK-Klasse (A209) 03/2003 - 03/2004
• CLK-Klasse (C209) 03/2002 - 04/2005

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückwärtssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung
• OEM MOST Soundsystem unterstützt

Lieferumfang:

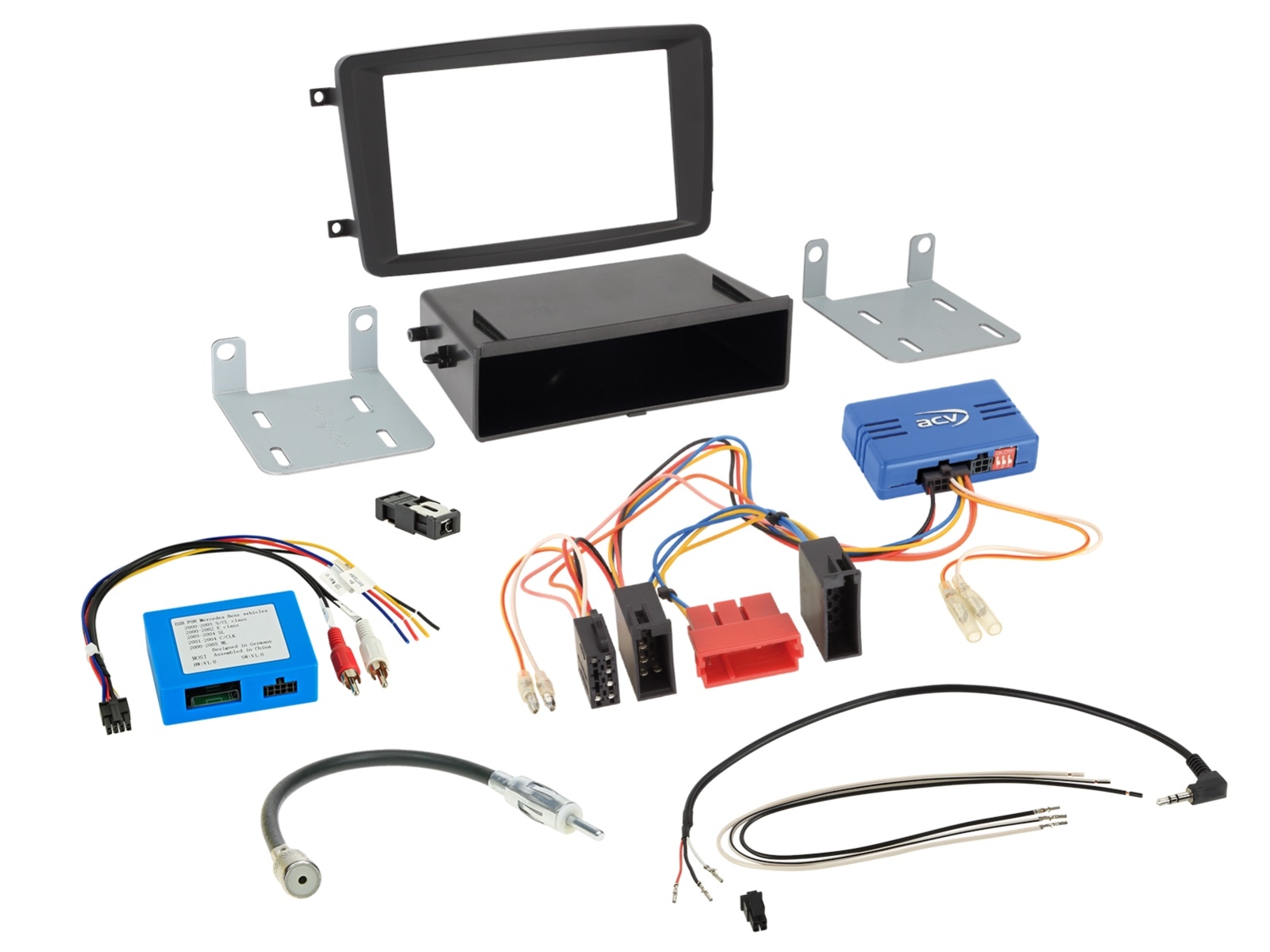

• 2-DIN Radioblende mit Fach Mercedes C/CLK/G/Vito/Viano > Artikel: 281190-42-1
• LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO lose > Artikel: 42a-1190-001-0
• LFB Kabel 42a/42cx401 > Multilead diverse Geräte > Artikel: 42arc100
• Aktivsystemadapter Mercedes diverse Fahrzeuge D2B>Cinch > Artikel: 13-1190-55
• Antennenadapter ISO(f)>DIN(m) 25cm lose > Artikel: 1503-00-0
• Lichtwellenleiter Verbinder D2B-Ring > Artikel: 2x 771000-2104
