2-DIN Kit mit Fach Ford Fahrzeuge LFB/analog/Antenne

2-DIN Kit mit Fach Ford Fahrzeuge LFB/analog/Antenne

Radioblende 2-DIN mit Fach und Radioanschlusskit Lenkradfernbedienung Ford

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Hinweis:

• analog
• Anschluss: 40 Pin Quadlock Ford Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne ISO(m) > DIN(m)
• Fahrzeuge mit 5000C / 6000CD / 6006CD OEM Gerät
• Fahrzeuge analog

Strom-Kammer A:

• Pin 16 +12V Zündungsstrom Klemme 15
• Pin 14 Beleuchtung Klemme 58

MQS-Kammer B:

• Pin 6 Lenkradfernbedienung analog
• Pin 8 Lenkradfernbedienung analog GND
• Pin 11 Rückfahrsignal +12V (wenn belegt)
• Pin 12 Speed Puls signal (wenn belegt)
• Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
• OEM Gerätebauform wechselt in laufender Serie von rechteckig auf oval
• Anpassungsarbeiten der Blende mit Werkstattmitteln bei einigen Ford Fahrzeugen notwendig
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Ford

• C-Max (DM2) 11/2003 - 05/2007
• Fiesta (JH1/JD3) 10/2005 - 09/2008
• Focus (DA3) 11/2004 - 03/2008
• Fusion (JU2) 10/2005 - 07/2012
• Galaxy (WA6) 05/2006 - 09/2007
• Kuga (DM2) 02/2008 - 12/2012
• S-Max (WA6) 06/2006 - 02/2008
• Transit (F**6) 07/2006 - 03/2014
• Transit Connect (P*2) 06/2006 - 07/2013

Farbe:

• schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• Lenkradfernbedienung

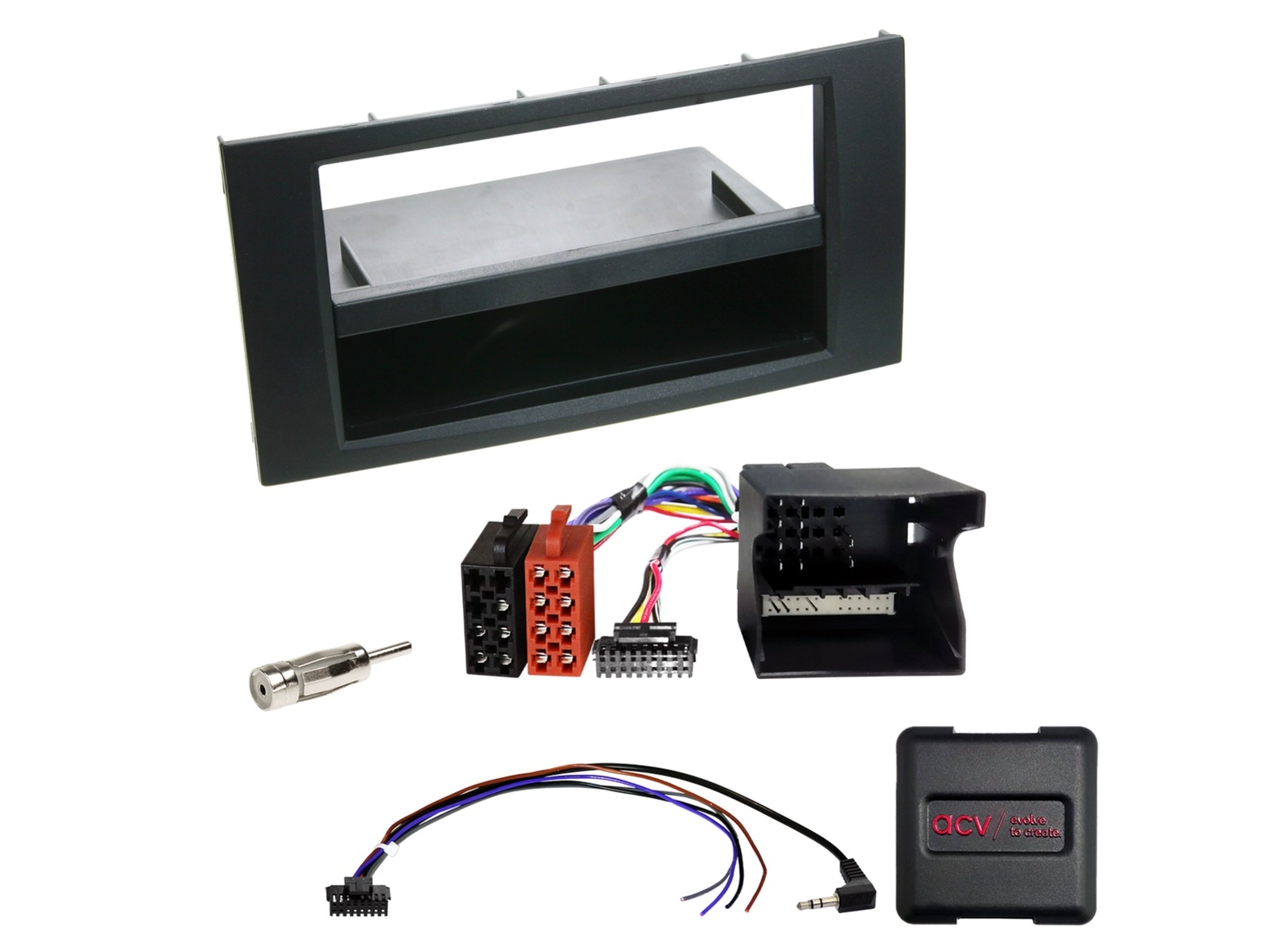

Lieferumfang:

• 2-DIN Radioblende mit Fach Ford diverse Fahrzeuge > Artikel: 281114-08-1
• LFB Ford Fahrzeuge 40Pin Quadlock Multilead analog > Artikel: 42xfo002-01
• Antennenadapter ISO(f)>DIN(m) lose > Artikel: 1500-00-0
