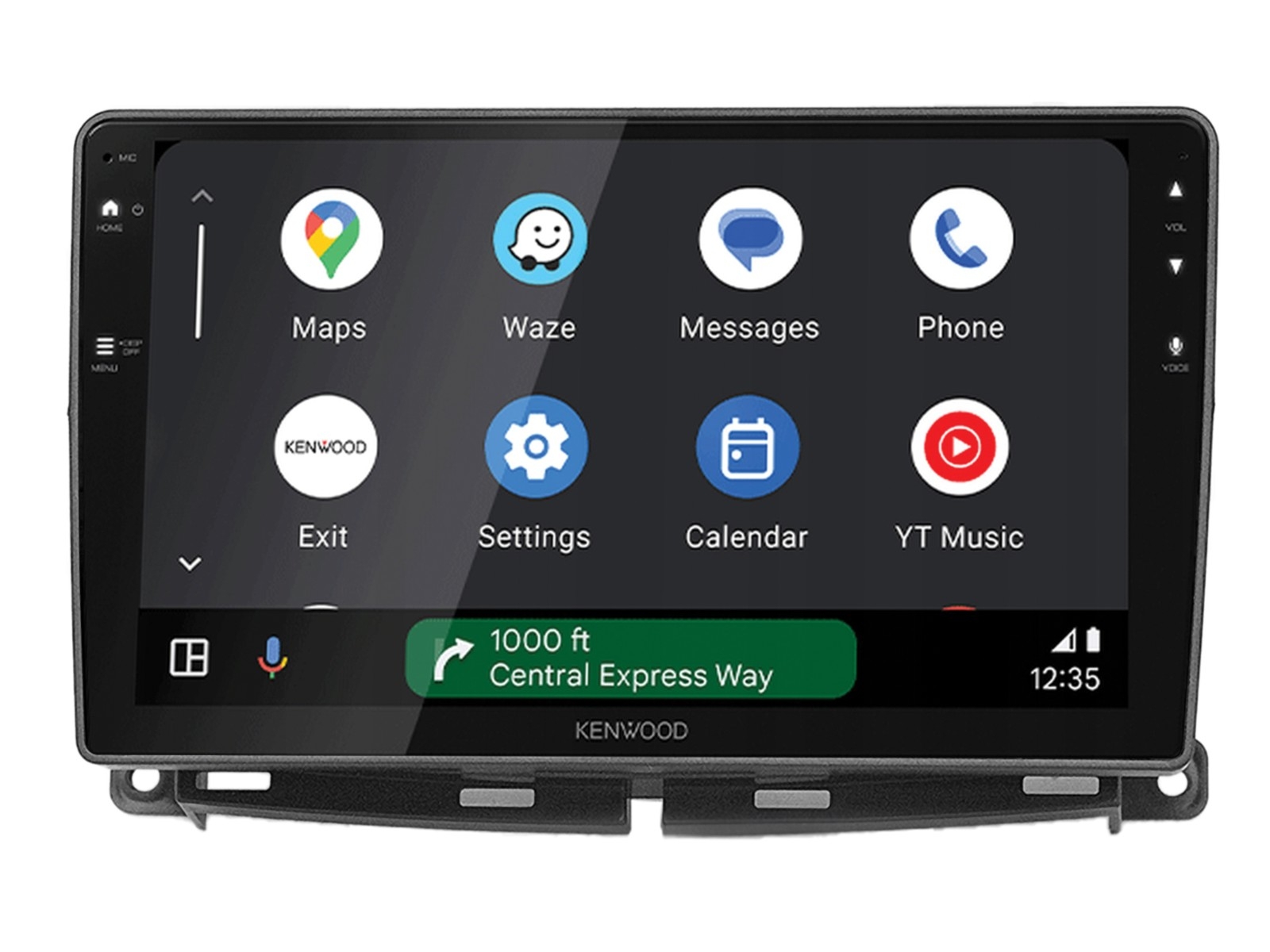

Radioblende 9 Zoll mit Radioanschlusskit Lenkradfernbedienung Fiat

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
 Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Hinweis:

• Fahrzeuge mit Lenkradfernbedienung
• Fahrzeuge mit Speech-Sprachwahltaste
• CAN Bus

• Anschluss: 52 Pin Fiat Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss OEM Antenne Fakra(f) > DIN(m)
• Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
• Anschluss: USB A Verlängerung > Softwareupdate Interface

• blau: +12V ANtenneremote
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter:

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang

Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:

• Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss

Einstellungen i-dapter:

• Lenkradfernbedienung Track vor oder zurück drücken und halten

• Abhängig der OEM Fahrzeugausstattung und Software:
• Nicht alle Fahrzeugeinstellungen werden unterstützt
• Nicht alle Fahrzeugfunktionen werden unterstützt
• Nicht alle Fahrzeuginformationen werden visualisiert

• Fernlichtassistent nicht unterstützt
• Fahrassistenssystem nicht unterstützt
• Start/Stop Funktion nicht einstellbar

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:

• rot: Pin 31 Video+
• weiß: Pin 32 Video -
• schwarz: Pin 33 Schirmung

• Fahrzeuge mit Uconnect 5" OEM Gerät mit großen Drehreglern und Tasten
• Fahrzeuge ohne Uconnect 7" VP2R OEM Gerät mit kapazitivem Display*
• Fahrzeuge ohne OEM Blende Fiat OEM Artikelnummer: 735631261 schwarz/chrom*
• Fahrzeuge ohne OEM Blende xxx7" auf Blendenrückseite oben links Rückseite*

Tablet-Geräte rückwärtigen Einbauausschnitt für Kühlkörper beachten:

• Tablet-Geräte mit großen Kühlkörper nicht kompatibel
• Pioneer SPH-PF-Geräte nicht kompatibel

• 9" Tablet-Geräte mit trapezförmigem Monitor
• 9" Modular-Geräte mit trapezförmigem Monitor und Silverbox
• 9" L-Body-Geräte individuelle Einbausituation im Fahrzeug prüfen

• Gerätemontage mit individuellem Zubehör
• Displaymontage mit individuellem Zubehör

• Dippschaltereinstellungen für das OEM Gerät (siehe BDA)
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Fiat

• 500 (ZAF 312) 07/2015 - 08/2024

 Technische Daten:

• Farbe: schwarz

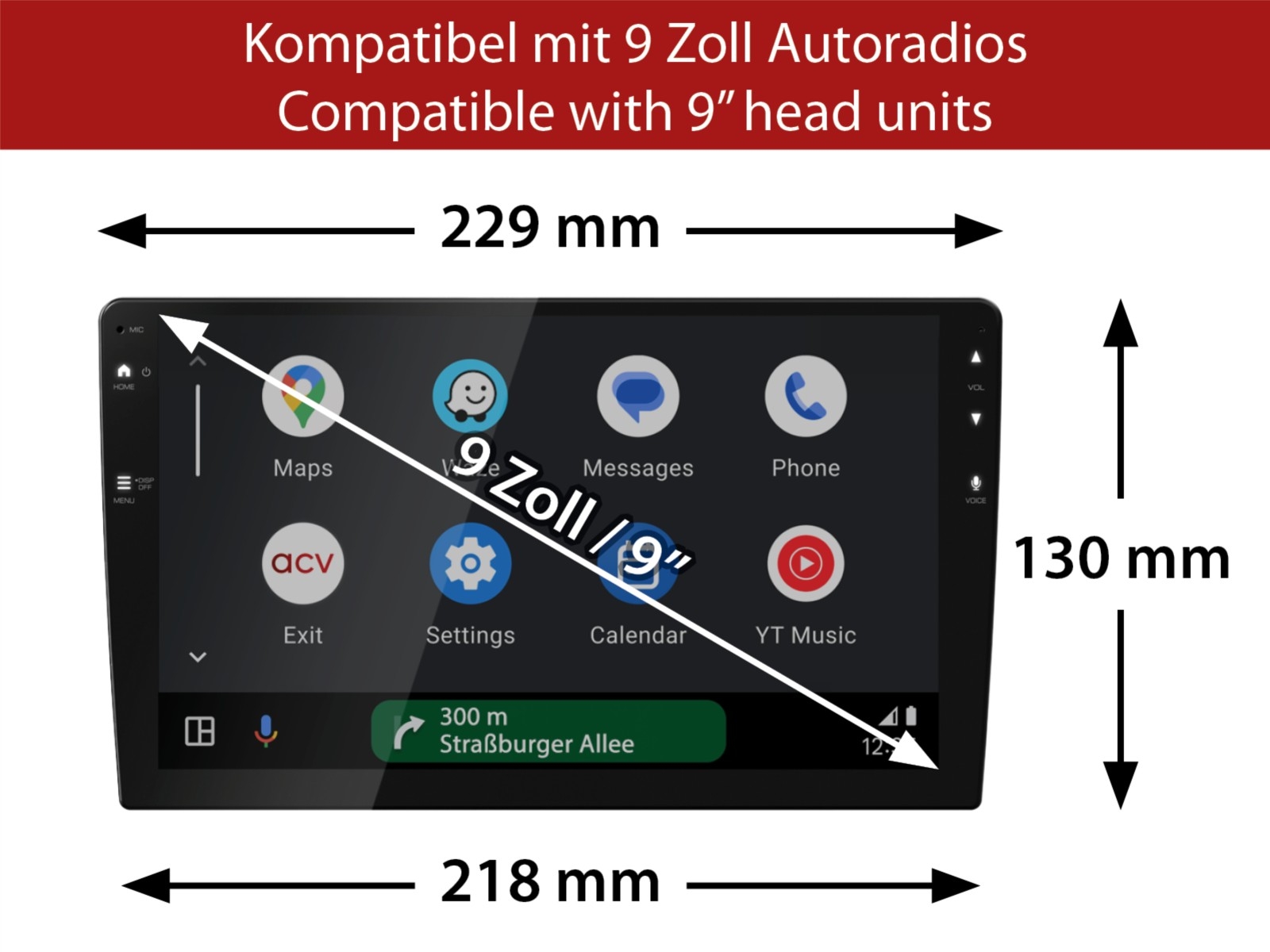

• Einbauausschnitt Radiodisplay: 230mm/220mm x 130mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung

• *Fahrzeuge mit Uconnect 7" OEM Navigation > Fiat OEM Ersatzteil Uconnect 5" OEM Gerät erforderlich
• Fiat OEM Artikelnummer ausstattungsabhängig
• Fiat OEM Artikelnummer: 735672252 Farbe elfenbein/schwarz
• Fiat OEM Artikelnummer: 735672253 Farbe schwarz/black
• Fiat OEM Artikelnummer: 735671573 Farbe schwarz/chrom

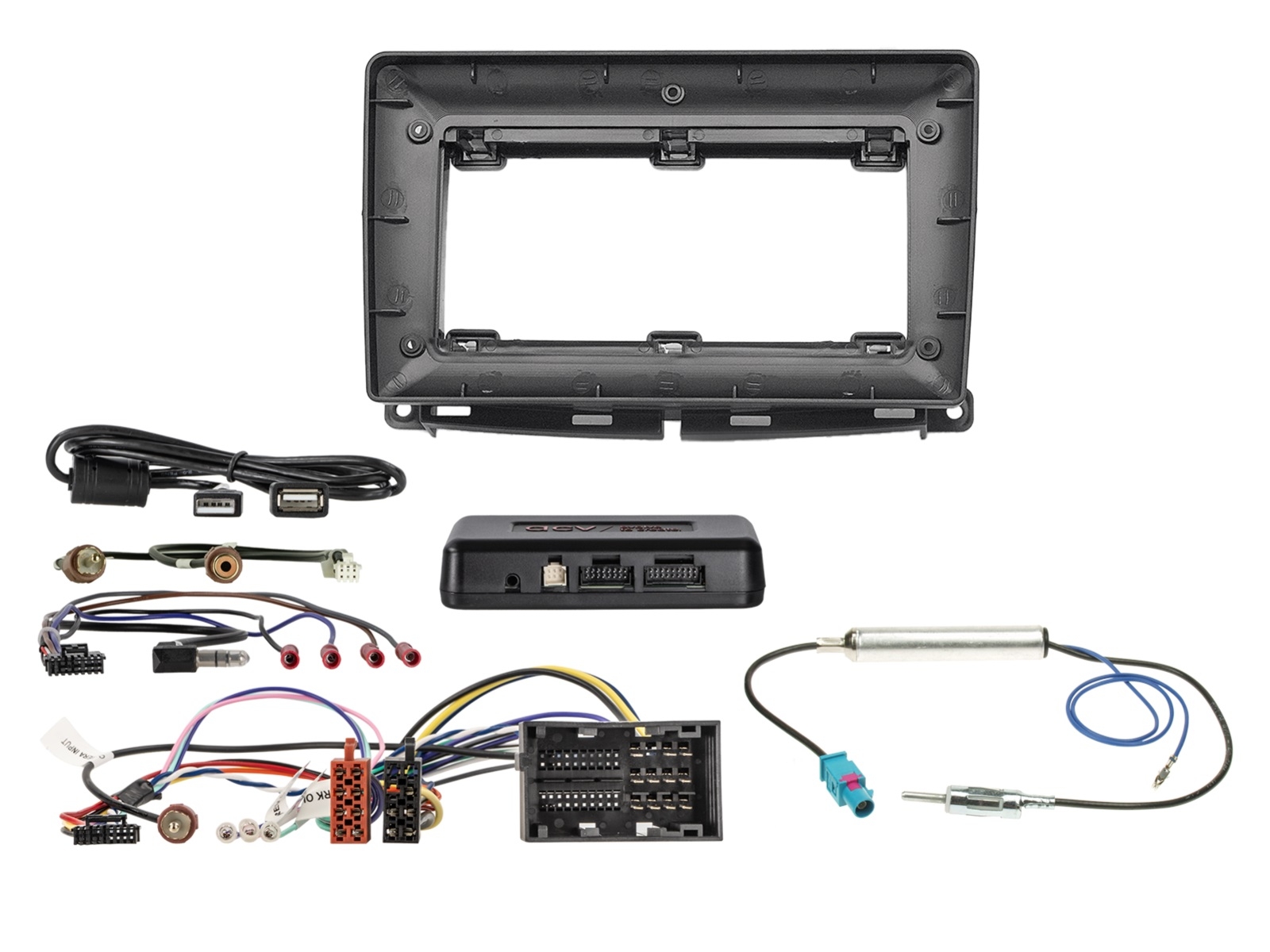

Lieferumfang:

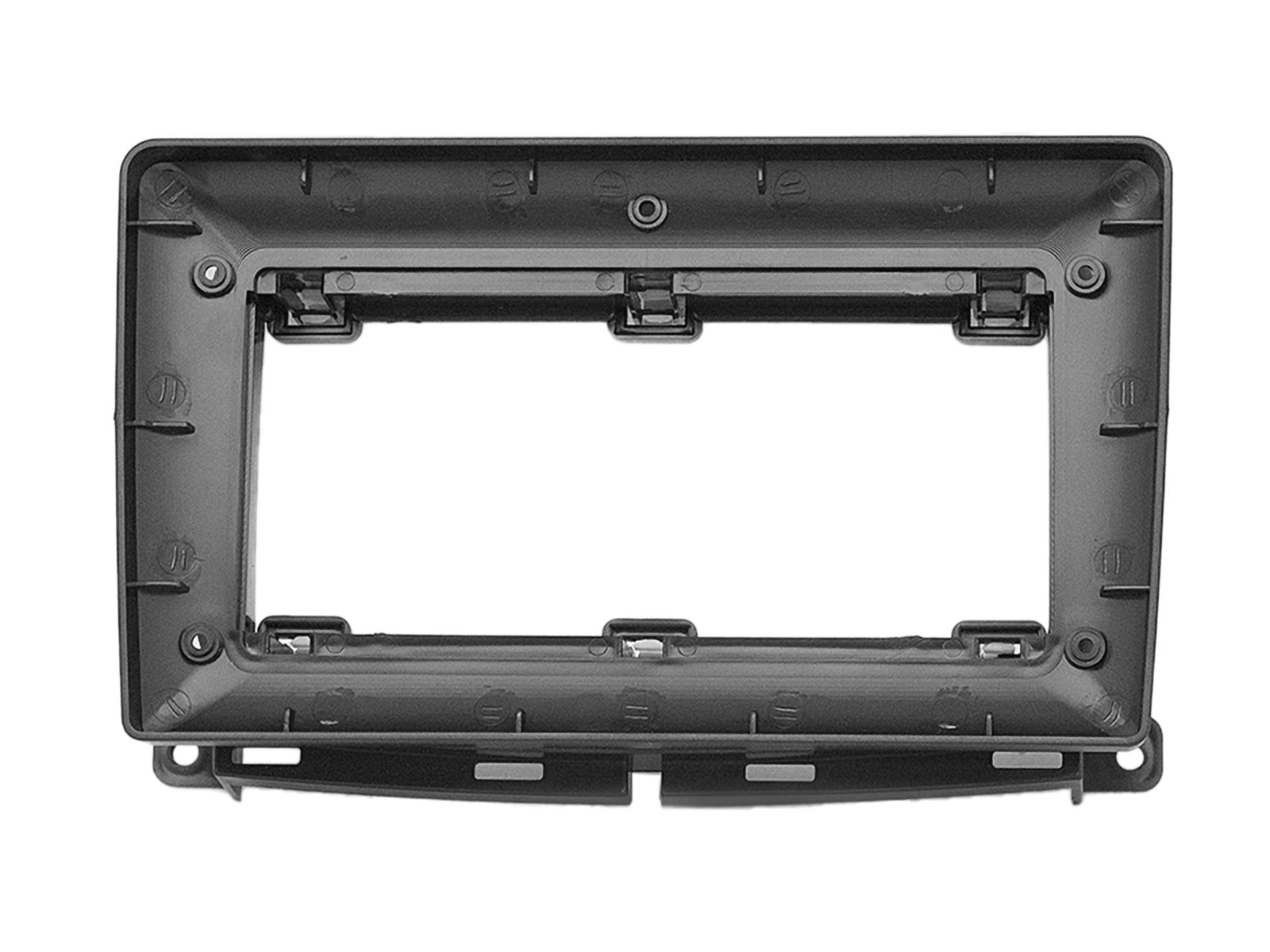

• 9" Radioblende Fiat 500(ZAF 312) 07/2015-08/2024 schwarz > Artikel: 381094-94-1

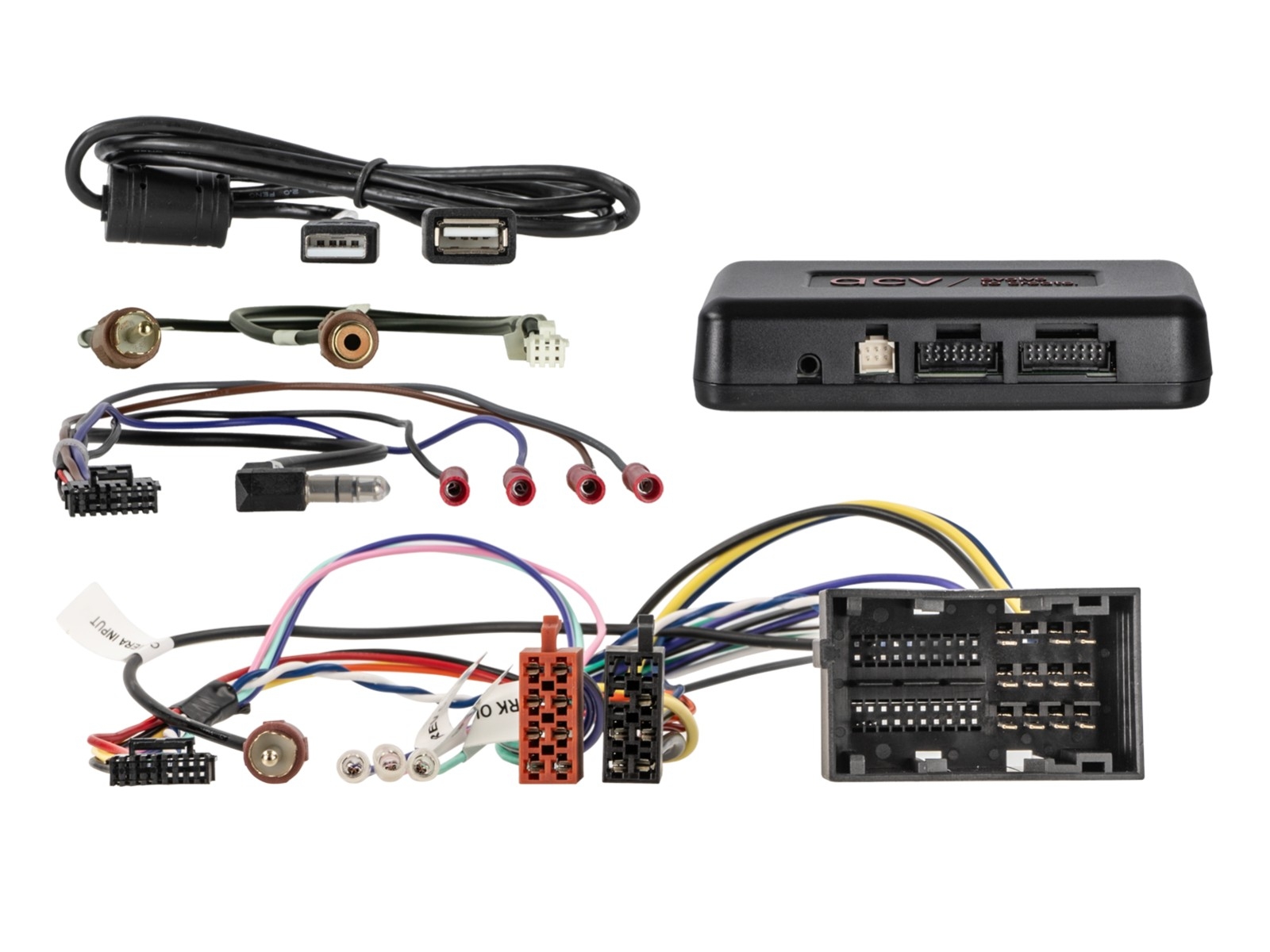

• i-dapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat Multilead > Artikel: 43xft01

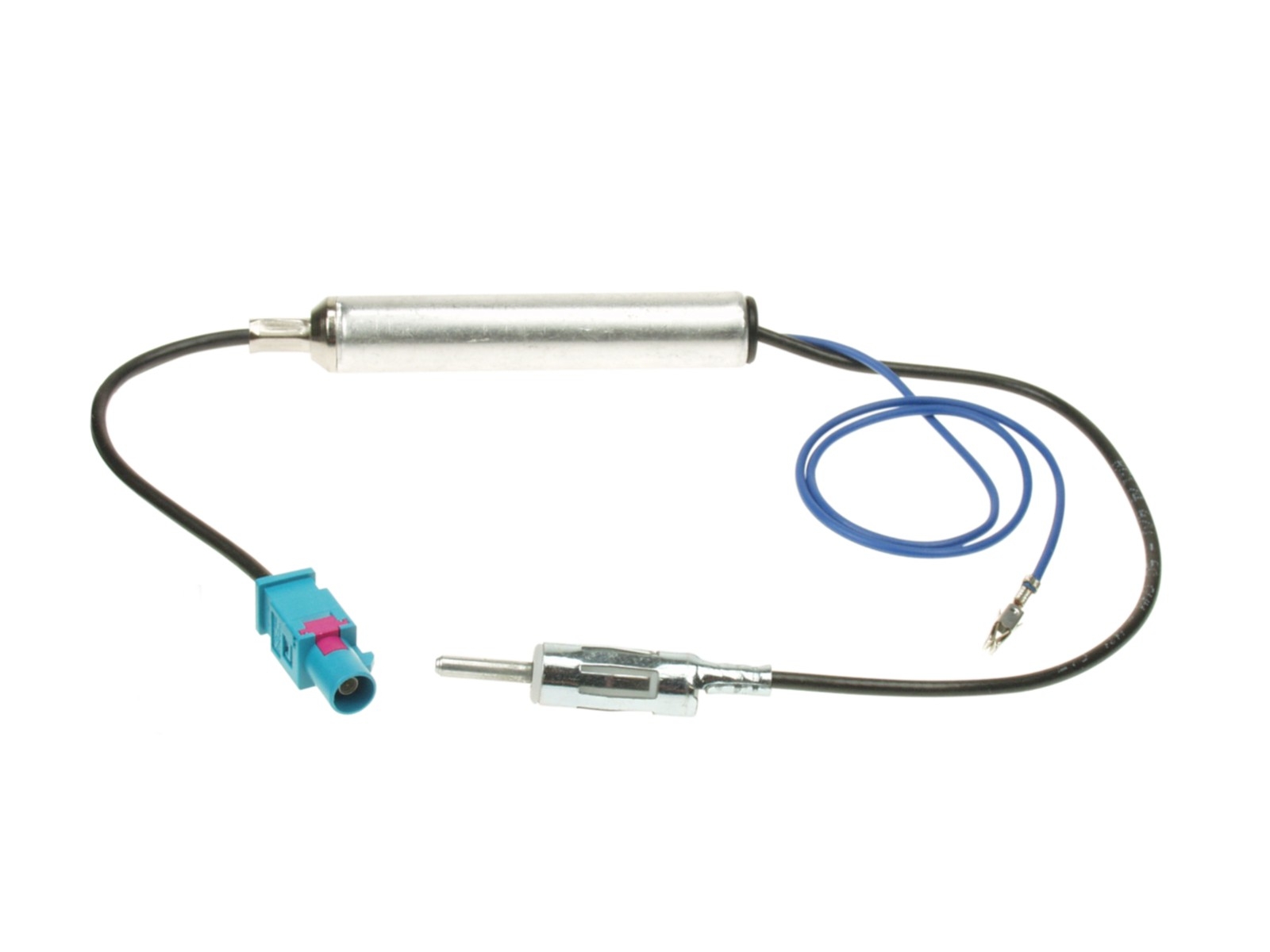

• Antennenadapter Fakra(m)>DIN(m) 12V Phantom lose > Artikel: 1524-03-0

Optional:

• 9" Radioblende Zubehör auf 10" Display Adapter Artikel: 271000-42
