Radioblende 2-DIN mit Fach und Radioanschlusskit i-adapter Skoda / VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
 Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes. Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten. Beachten Sie die Einbauempfehlungen der Einzelkomponenten. In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme. Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden. Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen

Hinweis:

• CAN Bus
• Anschluss: 52 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(m)(Set) > DIN(m)
• Anschluss: OEM Rückfahrkamera> Cinch(m) ocker
• blau: +12V Antennenremote
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-adapter :

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Kamerabild oder i-adapter-Einstellungen und Visualisierung nicht verfügbar:

• Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss
• Fahrzeuge mit Lenkradfernbedienung Einstellungen i-adapter:
• Lenkradfernbedienung Track vor drücken und halten
• Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-adapter erforderliches Zubehör:

• i-adapter Zubehör Fernbedienung >  Interfaceeinstellung > Artikel: 43x-remote
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
• Fahrzeuge mit MIB-PQ Plattform

Speisespannung OEM Antenne vor Intsallation mit OEM Gerät prüfen:

• Fahrzeuge mit +12V Speisespannung OEM Antenne

Fahrzeuge mit 8,5V Speisespannung OEM Antenne:

• Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29
• Fahrzeuge mit/ohne OEM Soundsystem
• Fahrzeuge VW Beetle mit Composition Media Dynaudio OEM Soundsystem unterstützt
• Fahrzeuge VW Beetle mit Fender OEM Soundsystem nicht unterstützt
• E-Call nicht unterstützt

Fahrzeuge mit E-Call:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Nicht für Fahrzeuge mit:

• mit OEM MOST Soundsystem
• mit Radiovorbereitung
• ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio

Abhängig der OEM Fahrzeugausstattung und Software:

• Nicht alle Fahrzeugeinstellungen werden unterstützt
• Nicht alle Fahrzeugfunktionen werden unterstützt
• Nicht alle Fahrzeuginformationen werden visualisiert
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Fahrzeuge Skoda:

• Skoda OEM Radioblende erforderlich*
• 1-DIN Monitorgeräte modular > Montage mit Ablagefach
• 2-DIN Geräte > Montage ohne Ablagefach
• 2-DIN Einbauausschnitt Radiodisplay: 172mm x 98,5mm

Für folgende Fahrzeuge geeignet:

Skoda

• Skoda Yeti (5L)  10/2013 - 07/2017*

VW

• Caddy IV (DU) 06/2015 - 09/2020
• Jetta (16) 2015 - 2018
• Sharan II (7N) 07/2015 - 10/2021
• T6 (7HC) 07/2015 - 08/2019**

Farbe:

• schwarz

Folgende Signale werden zur Verfügung gestellt:

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Visualisierung Klimatronik
• Visualisierung optische PDC
• OEM Soundsystem Einstellungen
• *Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB
• **OEM Geräteabdeckung im mittleren Bereich mit Werkstattmitteln anpassen

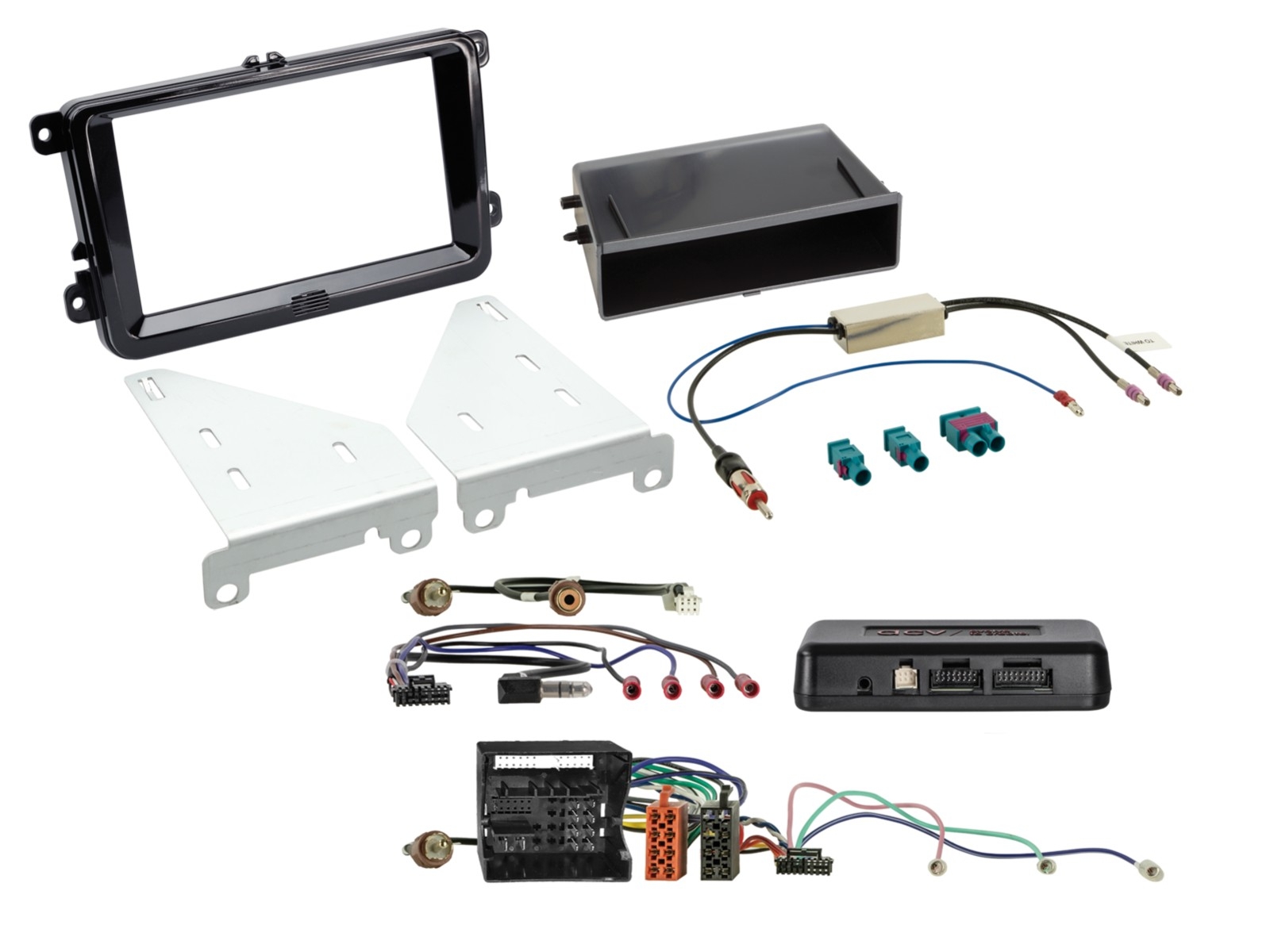

Lieferumfang:

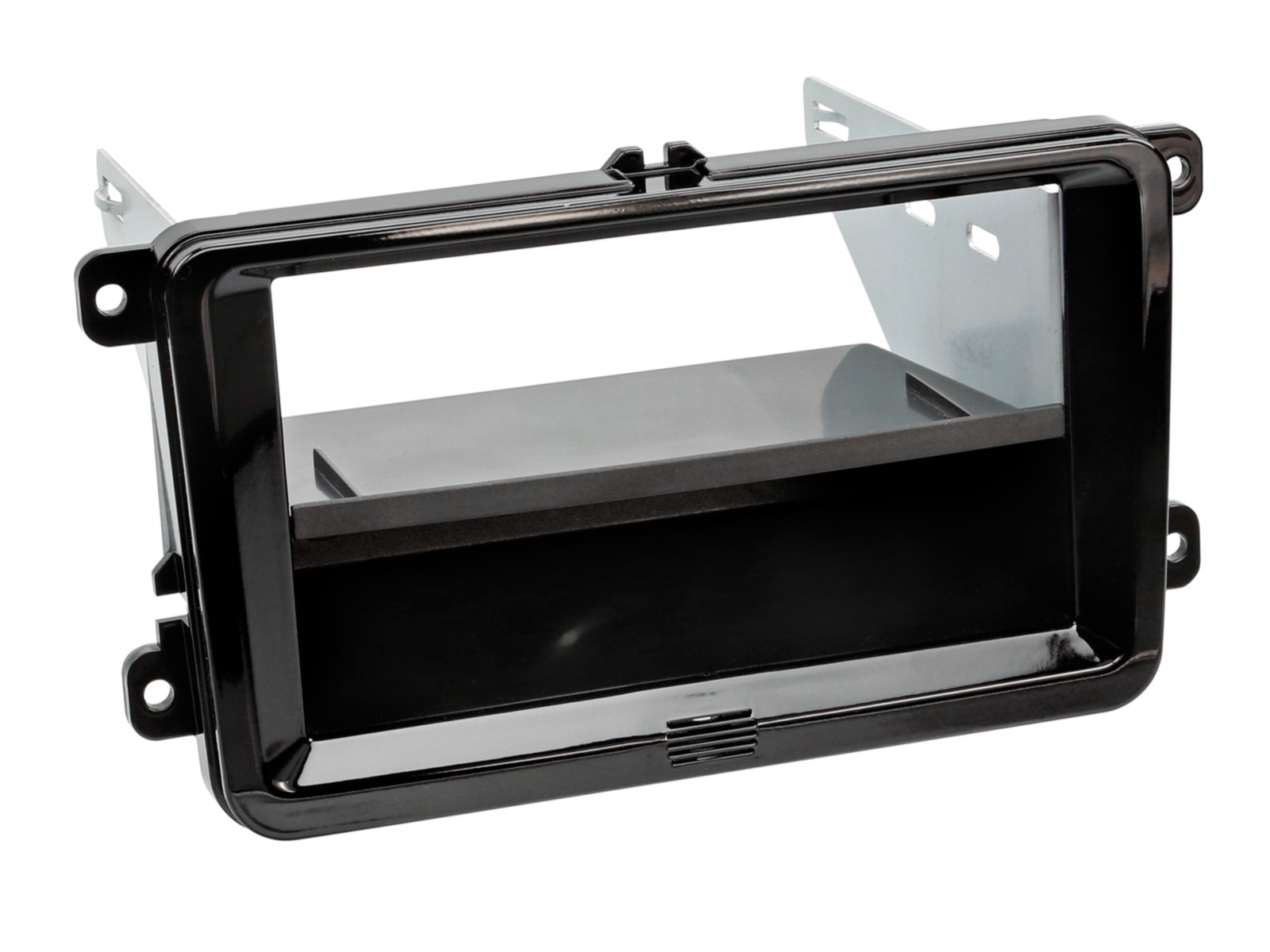

• 2-DIN Radioblende mit Fach Seat/Skoda/VW Klavierlack schwarz > Artikel: 281320-30-2

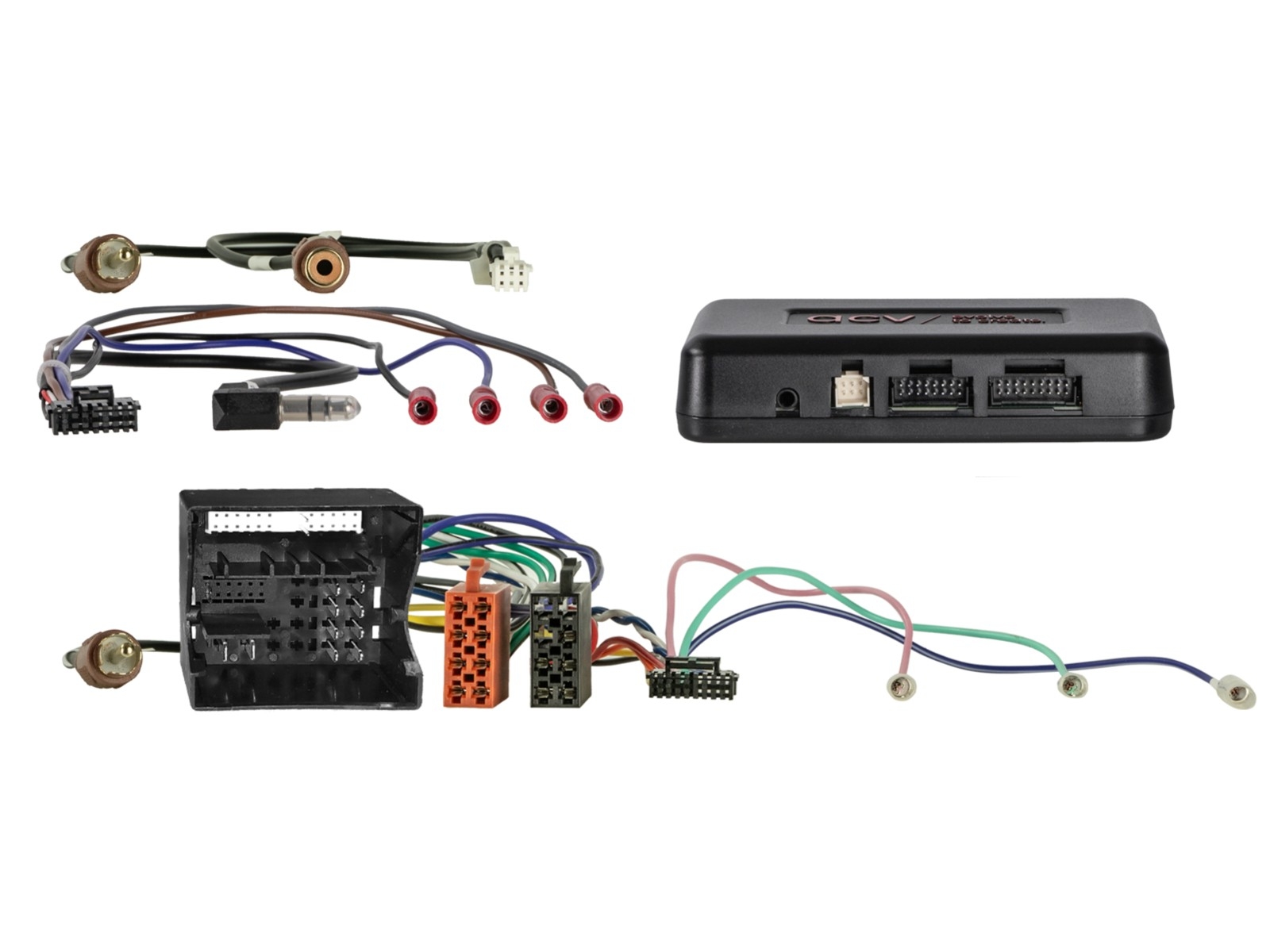

• i-adapter Skoda/VW Fahrzeuge 52Pin Quadlock Multilead > Artikel: 43xvw03

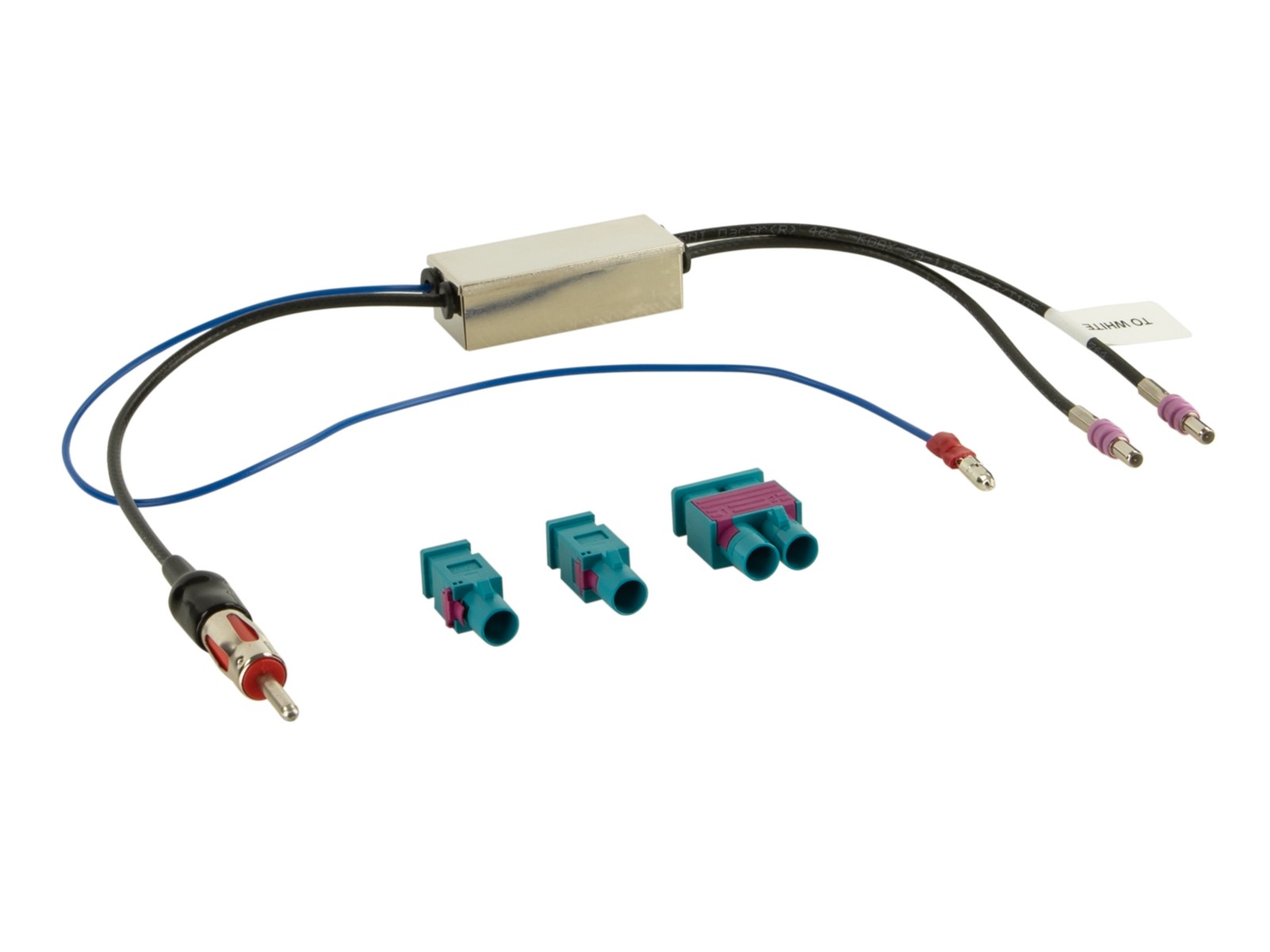

• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0

Optional:

• Ablagefach INBAY® für 2-DIN Radioblenden Schraubbefestigung > Artikel: 241000-10-1
• 2-DIN Radioblende INBAY® Seat/Skoda/VW schwarz > Artikel: 241320-30-1
