2-DIN Kit mit Fach Mercedes CLS/E-Klasse LFB/Antenne/Amp

2-DIN Kit mit Fach Mercedes CLS/E-Klasse LFB/Antenne/Amp

Radioblende 2-DIN mit Fach mit Radioanschlusskit Lenkradfernbedienung Mercedes

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Hinweis:

• CAN Bus
• Anschluss: 2 Pin Strom Mercedes
• Anschluss: 2 Pin CAN Bus Verteiler
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(m) > DIN(m) > DIN(f/m) Verlängerung 500cm
• Anschluss: OEM Soundsystem MOST > Cinch(m) rot/weiß
• Anschluss: OEM Rückfahrkamera Fakra(m) > Cinch(m)

• Fahrzeuge mit 2-DIN Comand 50 APS Monochrom Navigation
• Fahrzeuge mit Harman Kardon OEM Soundsystem
• Fahrzeuge mit MOST25 OEM Soundsystem
• Fahrzeuge mit Audiogateway

• Fahrzeuge ohne Comand NTG1 / NTG2 / NTG2.5 16:9 OEM Navigation
• Fahrzeuge ohne Comand 2.0 / 2.5 OEM Navigation
• Fahrzeuge ohne D2B Optical Bus System

• Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio
• In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
• Faderfunktion nicht unterstützt

Uhrzeiteinstellung nicht unterstützt:

• Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich

OEM Zusatzkomponenten > CD-Wechsler / TV-Tuner / Telefonmodul aus dem MOST Ring entfernen wenn notwendig:

• Lichtwellenleiter Verbinder MOST-Ring > Artikel: 771000-2100
• Lichtwellenleiter Schleife (f) MOST-Ring > Artikel: 771000-210

Fahrzeuge mit Comand NTG1 / NTG2 16:9 OEM Navigation:

• Mercedes Verlängerung Audio Gateway>ISO 2,5 m lose > Artikel: 1195-25-2500-0
• Mercedes Verlängerung Audio Gateway>ISO 6.5 m lose > Artikel: 1195-25-6500-0
• CAN-Bus Kit Mercedes/VW ISO>ISO/Antenne>DIN lose > Artikel: 12-1190-46-15-0
• SWC Mercedes different vehicles ISO/10 Pin ISO/Mini ISO bulk > Artikel: 42a-1190-001-0
• Radioblende mit 2-ISO Einbauausschnitt
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Mercedes

• CLS (C219) 10/2004 - 06/2008
• E-Klasse (W211) 03/2002 - 02/2008

Farbe:

• schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• OEM MOST Soundsystem unterstützt

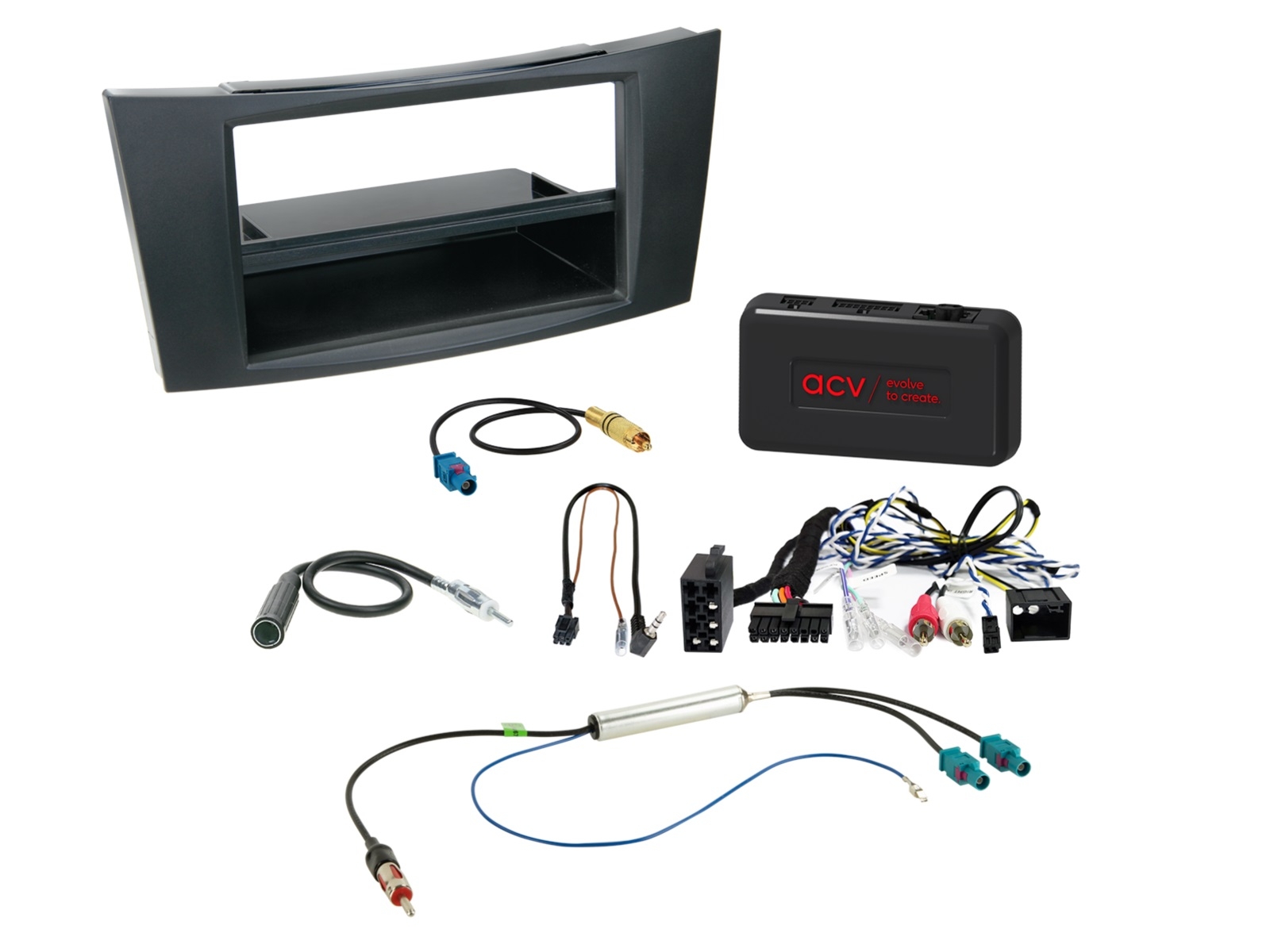

Lieferumfang:

• 2-DIN Radioblende mit Fach Mercedes CLS/E-Klasse lose > Artikel: 281190-28-0
• LFB Mercedes CLS/E/SLK Harman Kardon Multilead Amp MOST lose > Artikel: 42xmc013-0
• Antennenadapter Fakra(m)(x2)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-05-1-0
• Antennenkabel Verlängerung DIN(f)>DIN(m) 500cm lose > Artikel: 1580-00-0
• Rückfahrkamera Adapter OEM Kamera Fakra(m)>Cinch(m) lose > Artikel: 771000-2011-0
