Radioblende 2-DIN mit Fach mit Radioanschlusskit i-dapter Skoda / VW

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind. Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes. Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten. Beachten Sie die Einbauempfehlungen der Einzelkomponenten. In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.

Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme. Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen. Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen. Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war. Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VW Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(m)(Set) > DIN(m)
• blau: +12V Antennenremote
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter :

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren

Anschluss i-dapter :

• lila/weiß: +12V Rückfahrsignal
• Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
• Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
• Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang

Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:

• Lenkradfernbedienung Track vor drücken und halten
• Alternativ mit Artikel: 43x-remote

Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:

• i-dapter Zubehör Fernbedienung >  Interfaceeinstellung > Artikel: 43x-remote
• Fahrzeuge mit weißem OEM FIS Menüanzeige Kombiinstrument
• Fahrzeuge mit / ohne OEM Soundsystem

Fahrzeuge Skoda:

• Skoda OEM Radioblende ausstattungsabhängig erforderlich

Fahrzeuge VW Caravelle / VW Multivan / VW T5 Transporter mit Soundsystem:

• Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26
• Fahrzeuge mit OEM Rückfahrkamerasystem.
• Rückfahrkamera Interface Seat/Skoda/VW OEM HIGH: 771324-1032
• Rückfahrkamera Interface Seat/Skoda/VW OEM LOW: 771324-1036

Gerätemontage:

• Geräte mit 2-DIN Body > ohne Ablagefach
• Monitorgeräte mit 1-DIN Body modular > mit Ablagefach
• Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
• Verlassen der Anzeige > über Fahrzeug PDC-Taste
• +12V Rückfahrsignal wird ab 3 km/h abgeschaltet

Kamarabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:

• Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Skoda

• Octavia (1Z) 01/2009 - 03/2013*
• Rapid (NH) 10/2012 - 04/2015**
• Roomster (5J) 06/2010 - 02/2015
• Superb (3T) 07/2008 - 05/2013***
• Yeti (5L) 08/2009 - 10/2013****

VW

• Caravelle (7H) 09/2009 - 05/2015
• CC (3C/35) 02/2012 - 08/2016
• Eos (1F) 10/2010 - 04/2015
• Golf VI (1K) 11/2008 - 12/2012
• Golf VI (1KM) 11/2009 - 04/2013
• Golf VI (1K) 06/2011 - 07/2016
• Golf VI Plus (1KP) 03/2009 - 01/2014
• Multivan (7H) 09/2009 - 05/2015
• Passat B7 (3C/362) 11/2010 - 10/2014
• Polo V (6R) 06/2009 - 01/2014
• Scirocco III (13) 08/2008 - 04/2014
• Sharan II (7N) 08/2010 - 04/2015
• T5 Transporter (7H) 09/2009 - 05/2015
• Tiguan I (5N) 06/2011 - 04/2016
• Touran (1T) 08/2010 - 04/2015

Farbe:

• schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Visualisierung Klimatronik
• Visualisierung optische PDC
• OEM Soundsystem Einstellungen

*Fahrzeuge mit Amundsen / Columbus / Nexus OEM Navigation kompatibel
*Fahrzeuge mit Bolero / Swing OEm Gerät > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig
**Fahrzeuge ohne OEM Navigation > Skoda OEM Blende Artikelnummer: 5JA858 415 9B9
***Fahrzeuge mit Amundsen / Columbus OEM Navigation kompatibel
***Fahrzeuge ohne OEM Navigation > Skoda OEM Blende Skoda Artikelnummer: 5L0858069L1 QB
****Fahrzeuge mit integriertem OEM Gerät ohne Zierrahmen > Skoda OEM Blende Artikelnummer: 5L0858069L1 QB

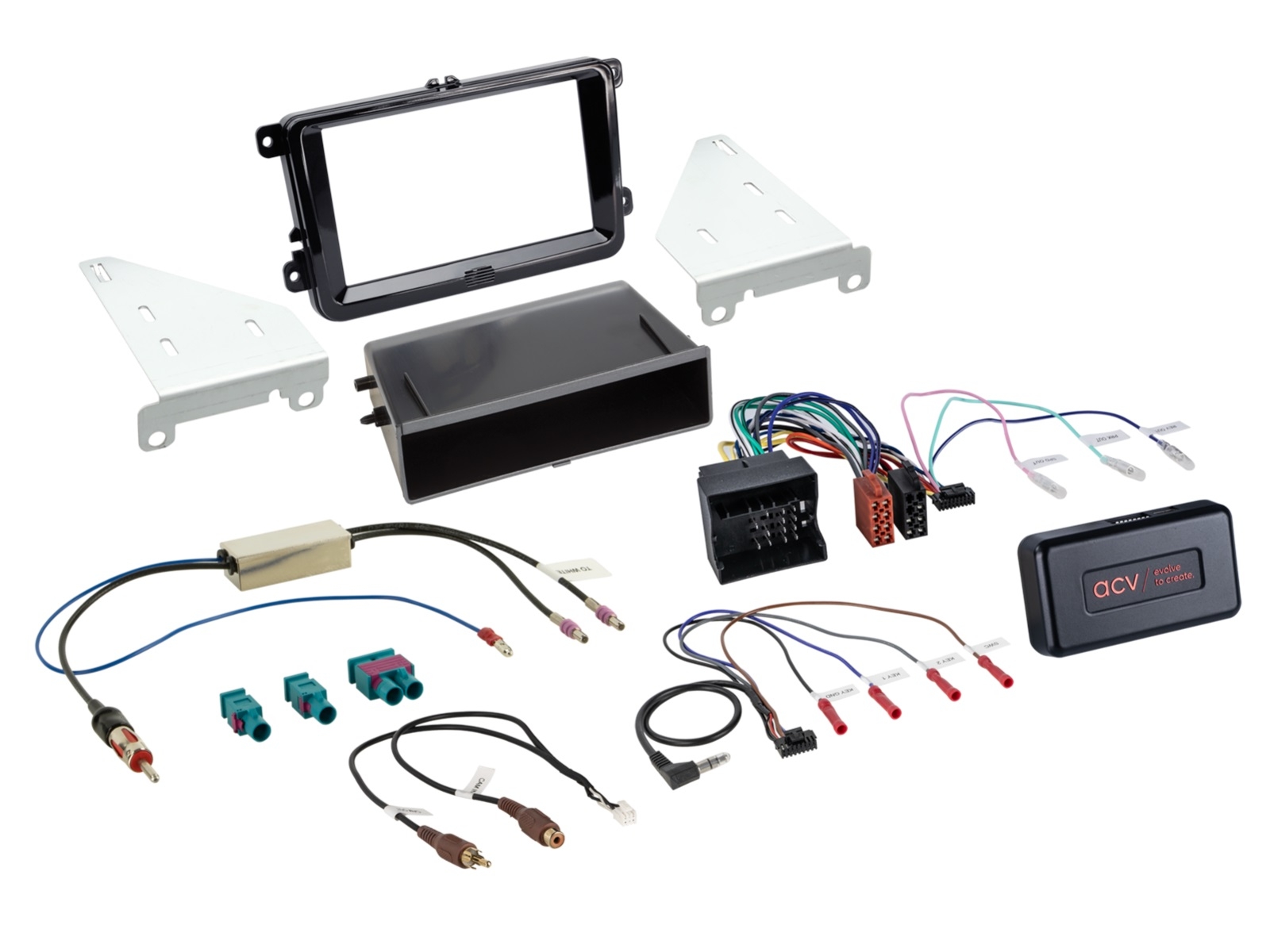

Lieferumfang:

• 2-DIN Radioblende mit Fach Seat/Skoda/VW Klavierlack schwarz > Artikel: 281320-30-2
• i-dapter Skoda/VW Fahrzeuge 40Pin Quadlock Multilead > Artikel: 43xvw01
• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0

Optional:

• Ablagefach INBAY® für 2-DIN Blenden schraubbar 5W: 241000-10-1
