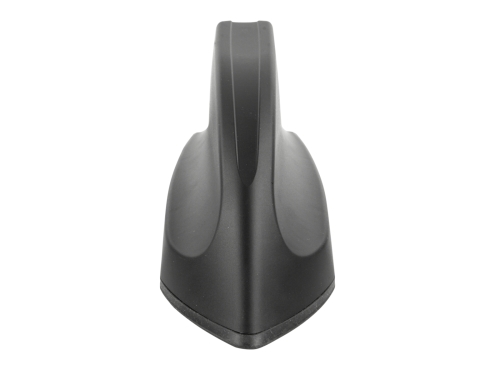

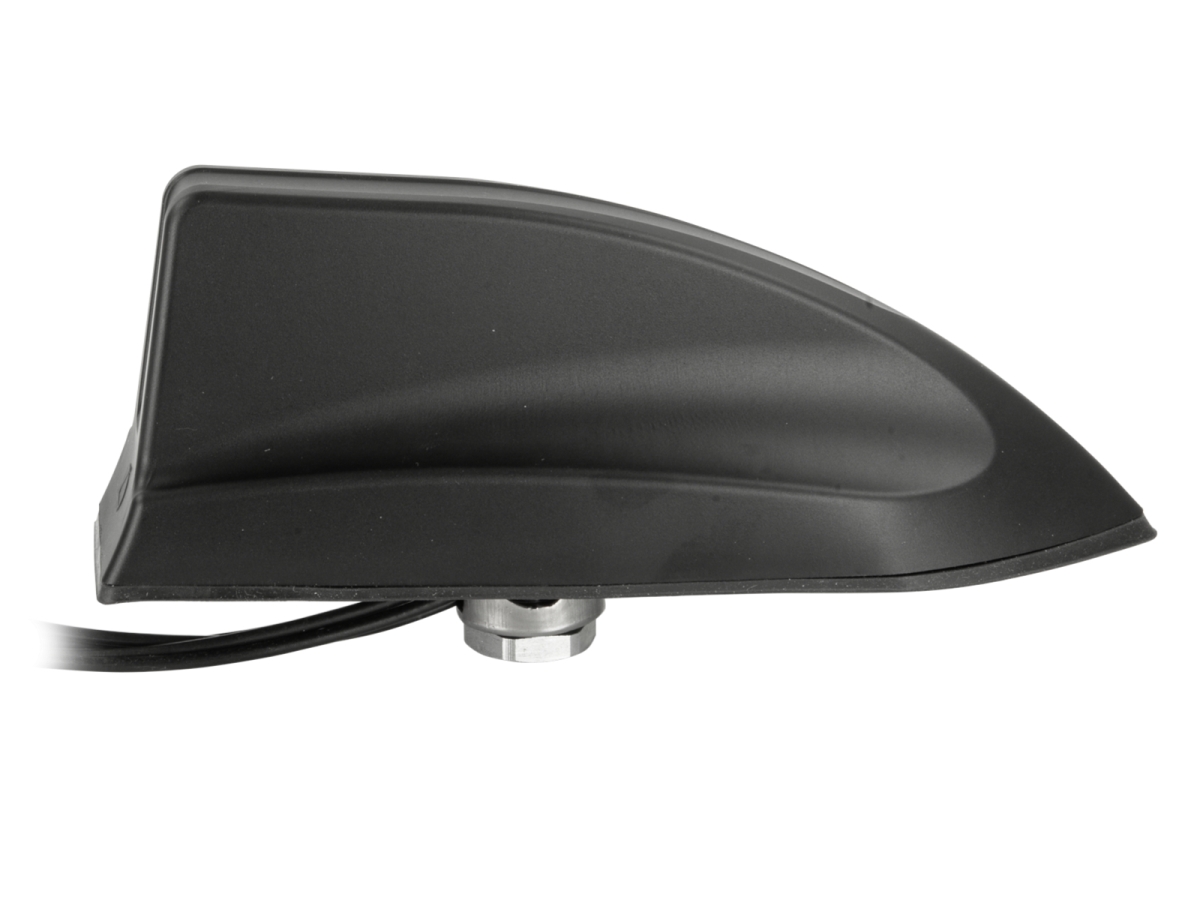

Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS) LTE Shark III
Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS/Galileo/Navstar) LTE
Calearo
Bauart: Shark III
Empfangsarten:
- AM/FM
- DAB/DAB+
- GNNS
- LTE
Montage:
- Einbauort: Dach hinten
- Bohrung rund: 17 mm
Maße:
- Antennenfuß: L = 117 mm / B = 76 mm / H = 62 mm
Anschluss:
- AM/FM: Fakra B(m) white RG174 / L=200 mm
- DAB/DAB+: Fakra A(m) black RG174 / L=300 mm
- GNSS: Fakra C(m) blue RG174 / L=400 mm
- LTE: Fakra D(m) bordeaux RG174 / L=250 mm
Frequenzbereich:
- AM: 150 kHz - 1710 kHz
- FM: 87,5 MHz - 108 MHz
- DAB/DAB+: 174 MHz - 240 MHz
- GNSS: 1559 MHz - 1065 MHz
- LTE: 698 MHz - 960 MHz / 1710 MHz - 2160 MHz / 2490 MHz - 2690 MHz
Zugewinn:
- DAB/DAB+: 6dBi
- GNSS: 28dBi
- LTE: 4dBi peak / -4dBi durchschnittlich
Spannungsversorgung:
- AM/FM: 12V Phantomspeisung
- DAB: 12V Phantomspeisung
- GNNS: 3V - 5V Phantomspeisung
Stromaufnahme:
- AM/FM: 63 mA max
- DAB/DAB+: 40 mA max
- GNSS: 31 mA max
Impedanz:
- AM/FM: 50 Ohm
- DAB/DAB+: 50 Ohm
- GNSS: 50 Ohm
- LTE: 50 Ohm
Stehwellenverhältnis:
- FM: <2:1
- DAB/DAB+: <3:1
- GNSS: 1,7:1
- LTE: 3:1
Optional:
- Antennenkabelkit:
- Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m)/2xFakra(f): 15-7677520-1
AM/FM:
- Antennenkabel Verlängerung Fakra Z(f) > Fakra Z(f) 500cm: 15-7581195
- Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
- Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
DAB/DAB+:
- Antennenkabel Verlängerung Fakra A/C/Z (f)> SMB(f) 500cm: 15-7581012
- Antennenadapter SMB(m) > SMA(m): 1502-29
GNSS:
- Antennenkabel Verlängerung Fakra Z(f) > Fakra Z(f) 500cm: 15-7581195
- Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
- Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077
LTE:
- Antennenkabel Verlängerung Fakra Z(f) > Fakra Z(f) 500cm: 15-7581195
