Dachantenne AM/FM DAB+ geeignet GNSS 76° Stabneigung aktiv

Dachantenne AM/FM DAB+ geeignet GNSS 76° Stabneigung aktiv

Dachantenne AM/FM DAB+* GNSS (GPS/GLONASS/Galileo/BeiDou)

ATTB "Made in Germany" 3731.01

Bauart: 16V

Antennentechnik Bad Blankenburg steht mit eigener Forschung, Entwicklung und Produktion seit 1919 für funkbasierte Vernetzungslösungen mit höchster Qualität und Zuverlässigkeit "Made in Germany".

Zuverlässig und leistungsstarke Antennen mit optimaler Signalqualität sind unverzichtbar für die Kommunikation, das Infotainment, die Navigation und die Vernetzung und Steuerung von Maschinen unter Nutzung von Kommunikationsstandards wie 5G, LTE, UMTS, GSM, WLAN, BT, GPS, DAB+ und TETRA.

Das ATTB-Angebot umfasst neben Standardlösungen auch maßgeschneiderte Spezialentwicklungen und Anwendungen unter anderem auch für die Automobilbranche.

Die enge Zusammenarbeit in Forschung und Entwicklung mit führenden Organisationen und Forschungseinrichtungen brachte als Ergebnis bis jetzt über 40 Patente und zahlreiche Innovationen hervor.

Der gesamte Produktionsprozess des breiten Portfolio an Fahrzeugantennen und Antennenzubehörs für viele gängigen Fahrzeuge ist ist nach Standards der Automobilindustrie zertifiziert und von der Produktentstehung über die laufenden Fertigung bis zur Endkontrolle wird fortlaufend die Qualität der Antennen mit eigenen Messstation geprüft.

Hinweis:

DAB+ Empfang mit optionalem Antennensplitter*

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen, mit geeigneter Kontaktpaste gegen Korrosion schützen, das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.

Für folgende Anwendungen:

Dachantenne für den Rundfunkempfang

Produktmerkmale:

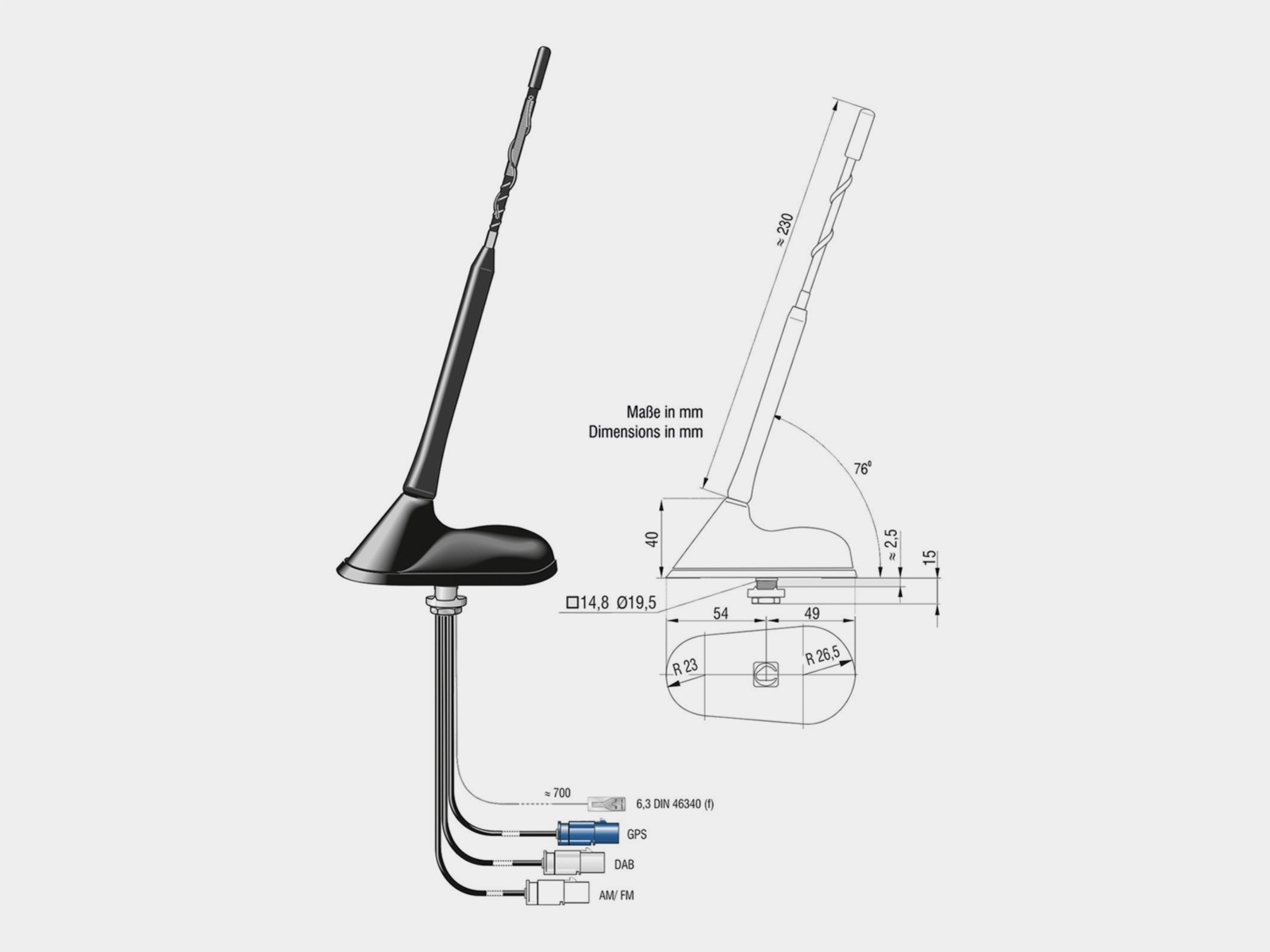

Geräuscharmer Antennenstab: 230 mm
Aktive GNSS-Antenne: Phantomspeisung
Kabeltyp: RG 174
Dienste: AM/FM / DAB+ / GNSS / GPS

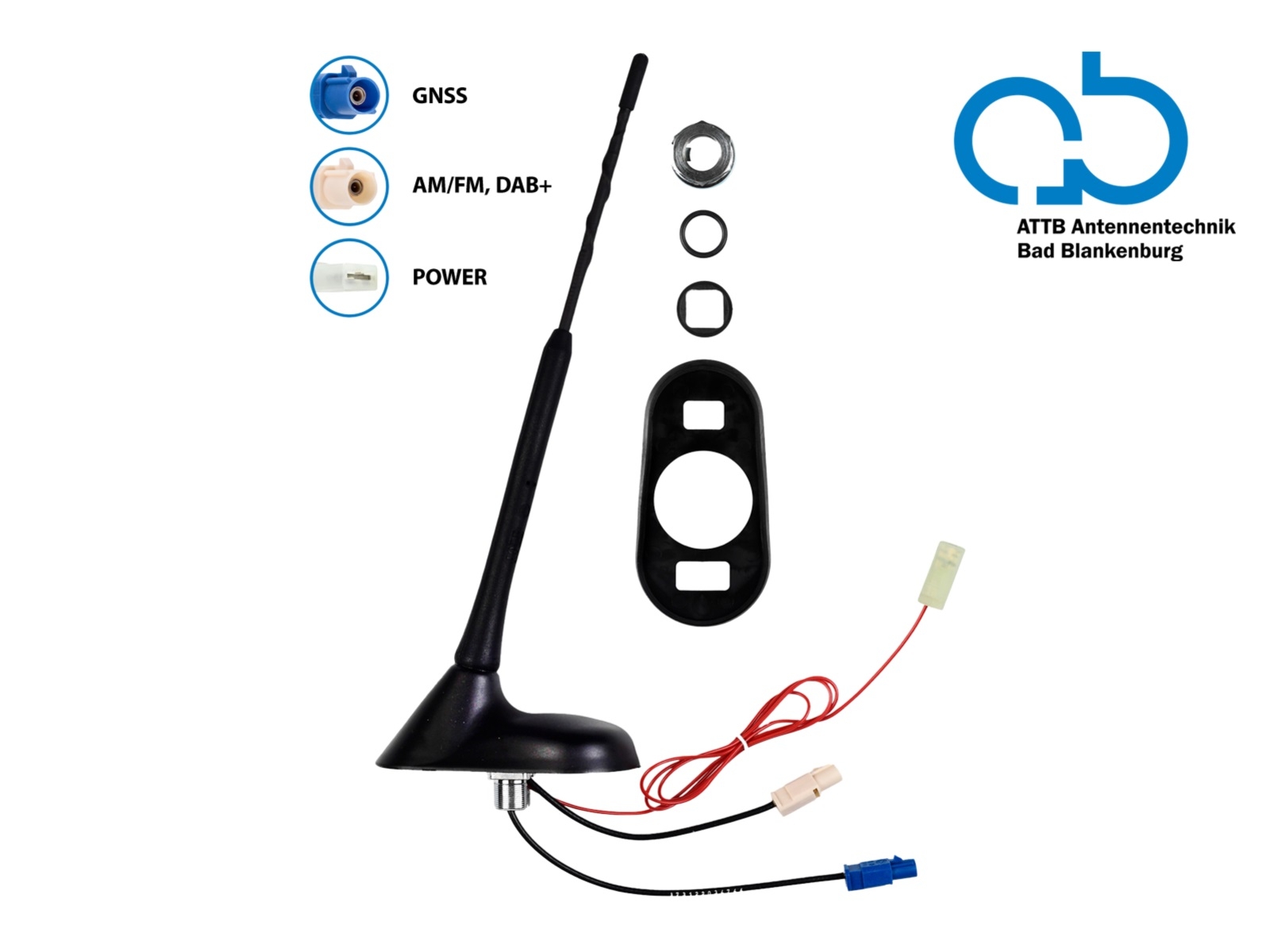

Konnektoren: Fakra B(m) / Fakra C(m)

Anschluss:
AM/FM DAB+: Fakra B(m) weiß RG174 / L=110 mm
GNSS: Fakra C(m) blau RG174 / L=150 mm
Speisespannung extern: Flachstecker 6,3 mm

Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM:  87,5 MHz - 108 MHz
DAB+ BIII: 174 MHz - 230 MHz
DAB+ L: 1452 MHz - 1492 MHz
GNSS: 1575,2 MHz / 1602 MHz - 1610 MHz

Verstärkung (dB):
AM: 6 dB
FM: 14 dB
DAB+ BIII: 10 dB
DAB+ L: 0 dB
GNSS: 28 dB +/- 3 dB

Zugewinn (dBi):
GNSS: 32 dBi

Spannungsversorgung:
AM: +12V extern
FM: + 12V extern
DAB+: +12V extern
GNNS: +3V - +5,5V Phantomspeisung

Stromaufnahme:
AM: 15 mA > 40 mA max.
FM: 20 mA > 30mA max.
DAB+ BIII: 20 mA > 30 mA max.
DAB+ L: 0 mA
GNSS: 15mA > 40mA

Impedanz:
AM/FM: 50 Ohm
DAB+: 50 Ohm
GNSS: 50 Ohm

Stehwellenverhältnis:
AM: <3,0:1
FM: <2,0:1
DAB+ BIII: <2,0:1
DAB+ L: 1,8:1
GNSS: 1,5:1
