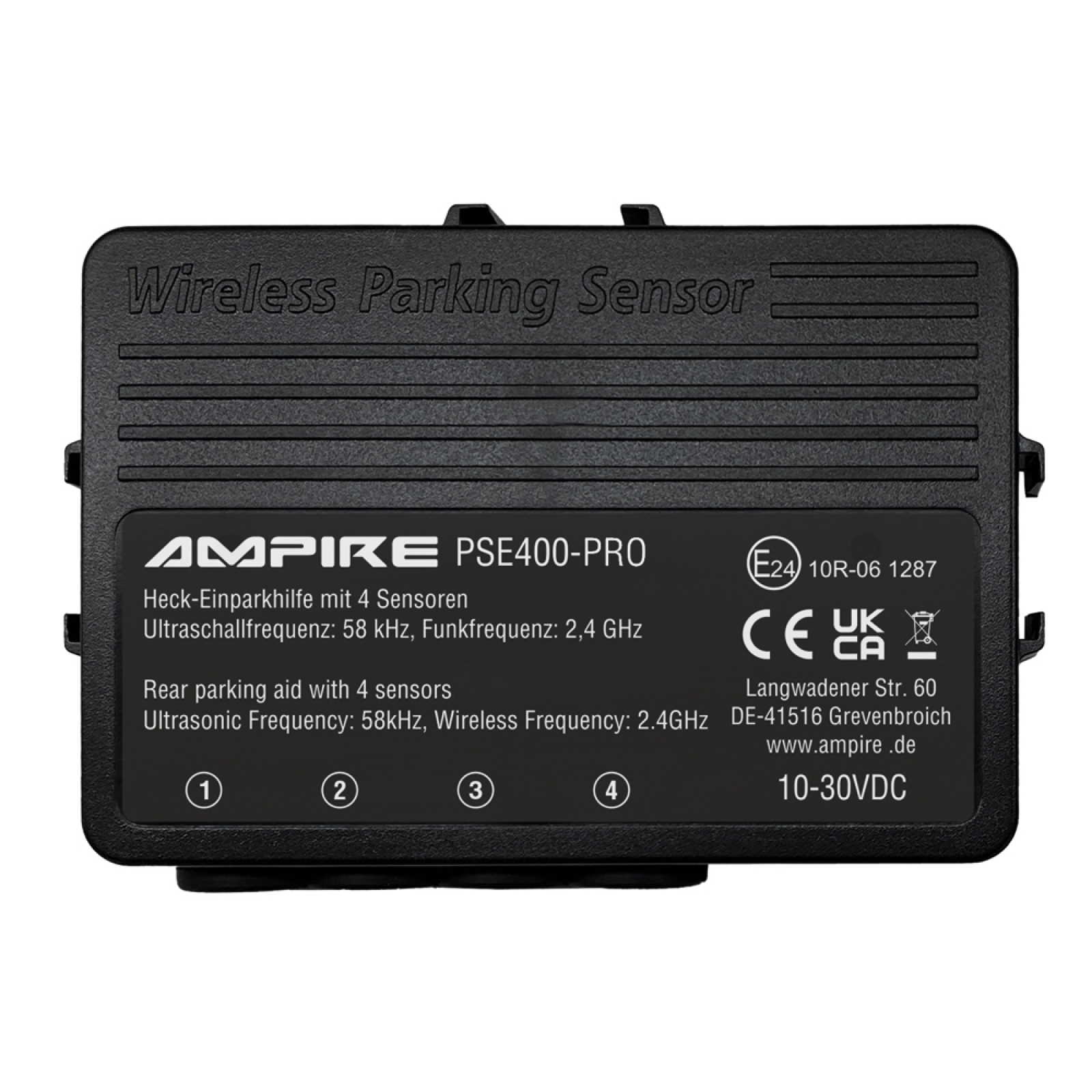

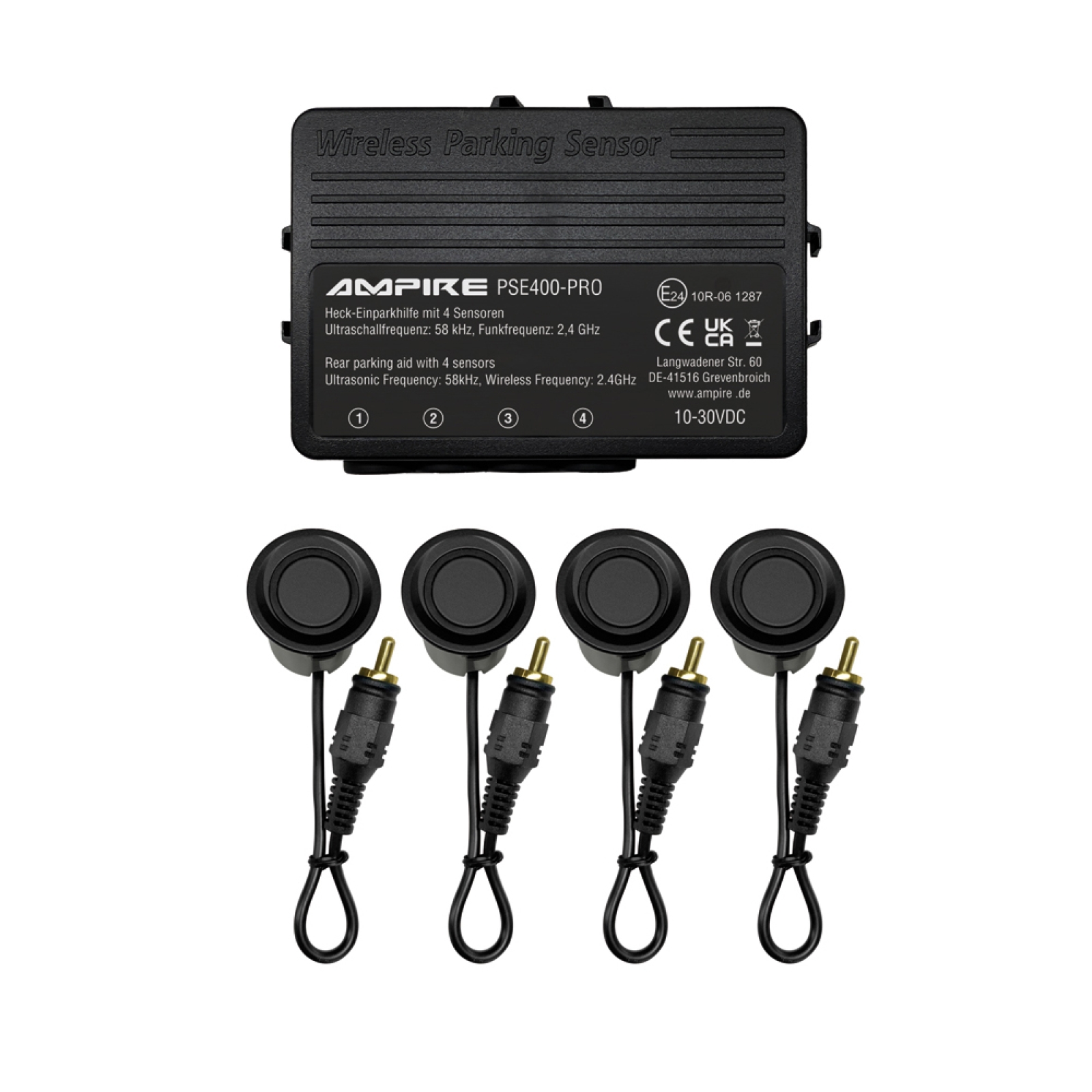

Einparkhilfe für züsätzlichen Anhänger
Einparkhilfe für züsätzlichen Anhänger, Schwarz matt, Einbauund Aufbau-Montage, Wasserdicht
ACHTUNG:
- Dieses System wird ohne Lautsprecher für das Zugfahrzeug ausgeliefert und nur für zusätzliche Anhänger gedacht. Sie haben im Zugfahrzeug bereits einen Lautsprecher mit Funkempfänger vom PSE400-PRO installiert.
Endlich haben Sie einen Parkplatz gefunden. Sie wollen den nachfolgenden Verkehr nicht länger aufhalten als nötig und so groß ist die Parklücke nun auch wieder nicht. Jetzt heißt es, schnell aber mit Übersicht handeln. Denn eine kleine Unachtsamkeit kann fatale Folgen haben. Schnell entstehen nach einem kleinen Parkrempler Kosten in Höhe von 1000 CHF und mehr.
Wie ein Beifahrer der Sie mit sicherem Auge einweist, hilft Ihnen die wasserdichte AMPIRE Heck-Einparkhilfe bei dieser kleinen Herausforderung nur noch viel schneller und zuverlässiger. Dieses, speziell für offene Fahrzeuge und Anhänger entwickelte System aktiviert sich automatisch mit dem Einlegen des Rückwärtsgangs und ermöglicht Ihnen eine lückenlose Überwachung des hinteren Bereichs. Sie werden rechtzeitig akustisch vor Hindernissen gewarnt und somit vor Personenund Sachschäden bewahrt und das Einparken wird zum Kinderspiel. Die Sensoren können samt den mitgelieferten Unterbauhalterungen unter Anhänger, pritschen oder anderen offenen Konstruktionen befestigt werden. Die Kabellose Übertragung zum Lautsprecher geschieht auf 2.4GHz und ist für Fahrzeuge und Gespanne bis zu einer maximalen Länge von 30m geeignet.
Variante
- Einbauort: Heck-Stoßfänger
- Aktivierung: über 12 Volt von der Rückfahrleuchte
- Einbauart: von vorne in das Einbauloch oder Aufbauhalterung gesteckt
- Farbe: mattschwarz lackiert
Ihre Vorteile auf einen Blick
- Lückenlose Überwachung hinter dem Fahrzeug
- Automatische Aktivierung beim Einlegen des Rückwärtsgangs
- Rechtzeitige Warnung vor Hindernissen
- Vermeidung von Personenund Sachschäden
- Einfaches Einparken in enge Parklücken
- Selbstdiagnosefunktion
- Akustische Warnung

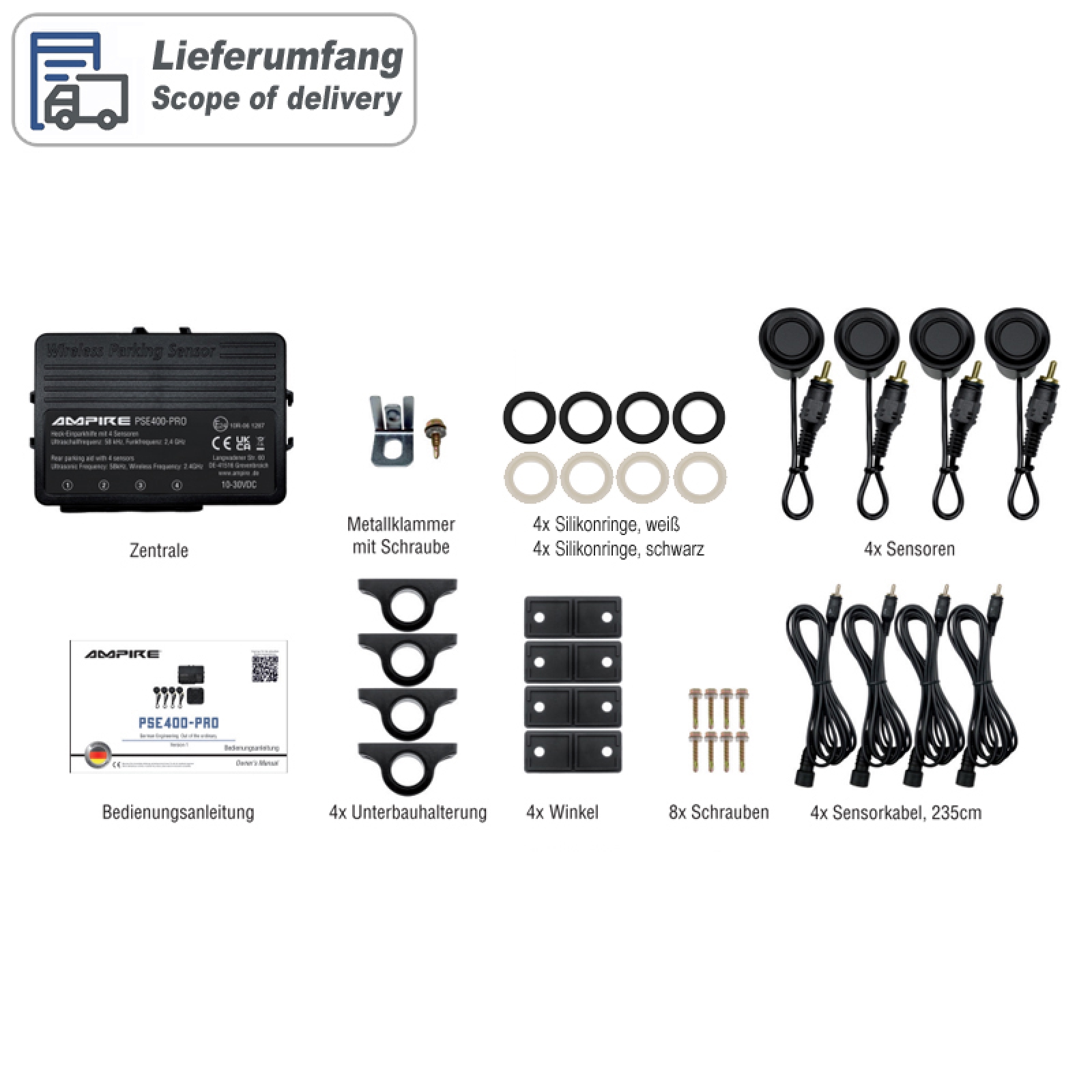

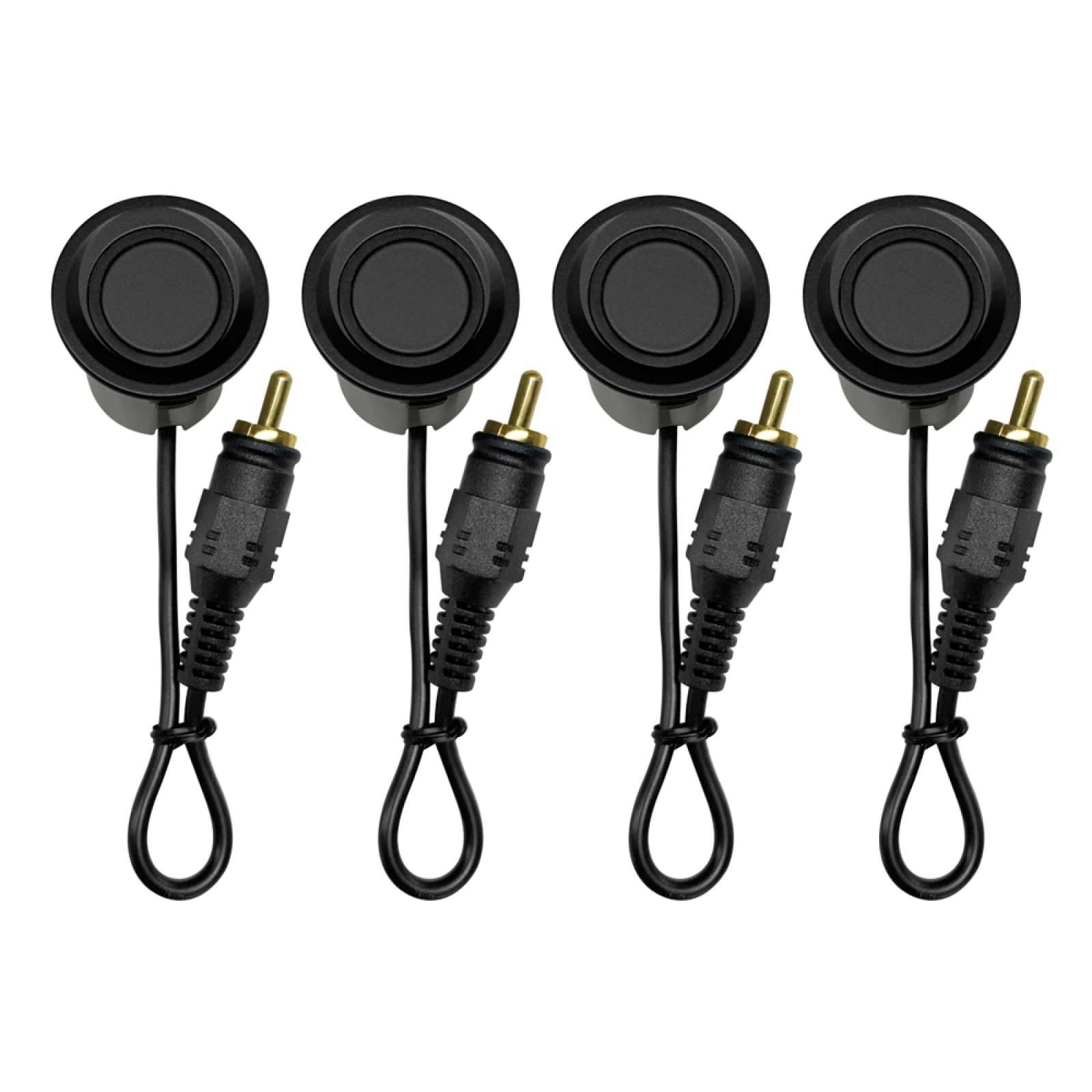

- 4 mattschwarz lackierte Ultraschallsensoren für Stoßstangenmontage von vorne oder zur Montage unter dem Fahrzeug / dem Anhänger.
- 22mm Bohrloch, 24mm Einbautiefe
- Reichweite einstellbar zwischen 30cm bis 100cm und 30cm bis 260cm
- Reichweite (Werkseinstellung) von 160cm bis 30cm
- Einfachste Montage durch Steckverbindungen
- Kabellose Verbindung zwischen der Zentrale und dem Lautsprecher, maximale Reichweite 30m
- Wasserdichtes Gehäuse
- E-Typgenehmigung E24 10R-06 1287
Technische Daten
- Ultraschallfrequenz: 58kHz
- Erfassungswinkel: vertikal/horizontal: 60° +/10° Grad
- Funkfrequenz zwischen Zentrale und Lautsprecher: 2,4GHz
- Temperaturbereich: -40°C bis +80°C
- Betriebsspannung: 10-30VDC
- Stromaufnahme Zentrale (max): 55mA
- Stromaufnahme Lautsprecher (max): 80mA
- Stromaufnahme ACC aus: 0mA
- Sensor-Kabellängen: 235cm
- Gesamtgewicht: 512g
Reichweiten
- Level 1: 30-100cm
- Level 2: 30-130cm
- Level 3: 30-160cm (Werkseinstellung)
- Level 4: 30-210cm
- Level 5: 30-260cm
OPTIONALES ZUBEHÖR
- Lochsäge: LS22.0
HINWEIS ZUR POSITIONIERUNG DER SENSOREN
Das fehlerfreie Funktionieren der PDC hängt von der Position und der Ausrichtung der Sensoren ab, daher ist es wichtig vor dem Installationsbeginn einige Bedingungen zu überprüfen. Der Bereich innerhalb des Stoßfängers muss ausreichend Tiefe und Platz für eine problemlose Montage haben. Die Sensoren müssen zwischen 35 bis 65cm hoch in dem Stoßfängers angebracht werden. Die Sensorfläche muss vertikal zum Boden ausgerichtet sein.
Der Abstand zwischen den Sensoren kann zwischen 30 bis 70cm variieren und sollte gleichmäßig sein. Die Abstände der äußeren Sensoren müssen gleich sein.
HINWEIS ZUR HANDHABUNG
Bei Fahrzeugen mit eingebauter Anhängerkupplung sollte bei Anhängerbetrieb das PDC-System nicht aktiviert werden. In einigen Fällen kann es vorkommen, dass kleinere Gegenstände, Sträucher, Stangen oder Pfosten nicht von dem System erkannt bzw. erfasst werden können und es ohne menschliches Eingreifen zu einer Beschädigung des Fahrzeuges führen kann.
HINWEIS ZUR INSTALLATION
Bitte verbinden Sie den Plusanschluss des Lautsprechers mit der Zündungsleitung (KL15) und nicht mit Dauerplus um eine Tiefentladung der Fahrzeugbatterie zu vermeiden. Ein Einbau der Sensoren in Metallstoßstangen ist nicht möglich.
HINWEIS ZUR SICHERHEIT
Die Verantwortung beim Einparken und anderen Rangiermanövern liegt ausschließlich beim Fahrer! Die elektronische Einparkhilfe ist ein Fahrerassistenzsystem, kann die Aufmerksamkeit des Fahrers aber nicht ersetzen. Durch physikalische Grenzen kann es auch bei der Ultraschallmessung, bei schlechter Schallreflektion, zu toten Bereichen in der Objekterfassung kommen. Aus diesem Grund liegt die Einschätzung von Hindernissen immer im Verantwortungsbereich des Fahrers.
Das fehlerfreie Funktionieren der PDC hängt von der Position und der Ausrichtung der Sensoren ab, daher ist es wichtig vor dem Installationsbeginn einige Bedingungen zu überprüfen. Der Bereich innerhalb des Stoßfängers muss ausreichend Tiefe und Platz für eine problemlose Montage haben. Die Sensoren müssen zwischen 35 bis 65cm hoch in dem Stoßfängers angebracht werden. Die Sensorfläche muss vertikal zum Boden ausgerichtet sein.
Der Abstand zwischen den Sensoren kann zwischen 30 bis 70cm variieren und sollte gleichmäßig sein. Die Abstände der äußeren Sensoren müssen gleich sein.
HINWEIS ZUR HANDHABUNG
Bei Fahrzeugen mit eingebauter Anhängerkupplung sollte bei Anhängerbetrieb das PDC-System nicht aktiviert werden. In einigen Fällen kann es vorkommen, dass kleinere Gegenstände, Sträucher, Stangen oder Pfosten nicht von dem System erkannt bzw. erfasst werden können und es ohne menschliches Eingreifen zu einer Beschädigung des Fahrzeuges führen kann.
HINWEIS ZUR INSTALLATION
Bitte verbinden Sie den Plusanschluss des Lautsprechers mit der Zündungsleitung (KL15) und nicht mit Dauerplus um eine Tiefentladung der Fahrzeugbatterie zu vermeiden. Ein Einbau der Sensoren in Metallstoßstangen ist nicht möglich.
HINWEIS ZUR SICHERHEIT
Die Verantwortung beim Einparken und anderen Rangiermanövern liegt ausschließlich beim Fahrer! Die elektronische Einparkhilfe ist ein Fahrerassistenzsystem, kann die Aufmerksamkeit des Fahrers aber nicht ersetzen. Durch physikalische Grenzen kann es auch bei der Ultraschallmessung, bei schlechter Schallreflektion, zu toten Bereichen in der Objekterfassung kommen. Aus diesem Grund liegt die Einschätzung von Hindernissen immer im Verantwortungsbereich des Fahrers.
