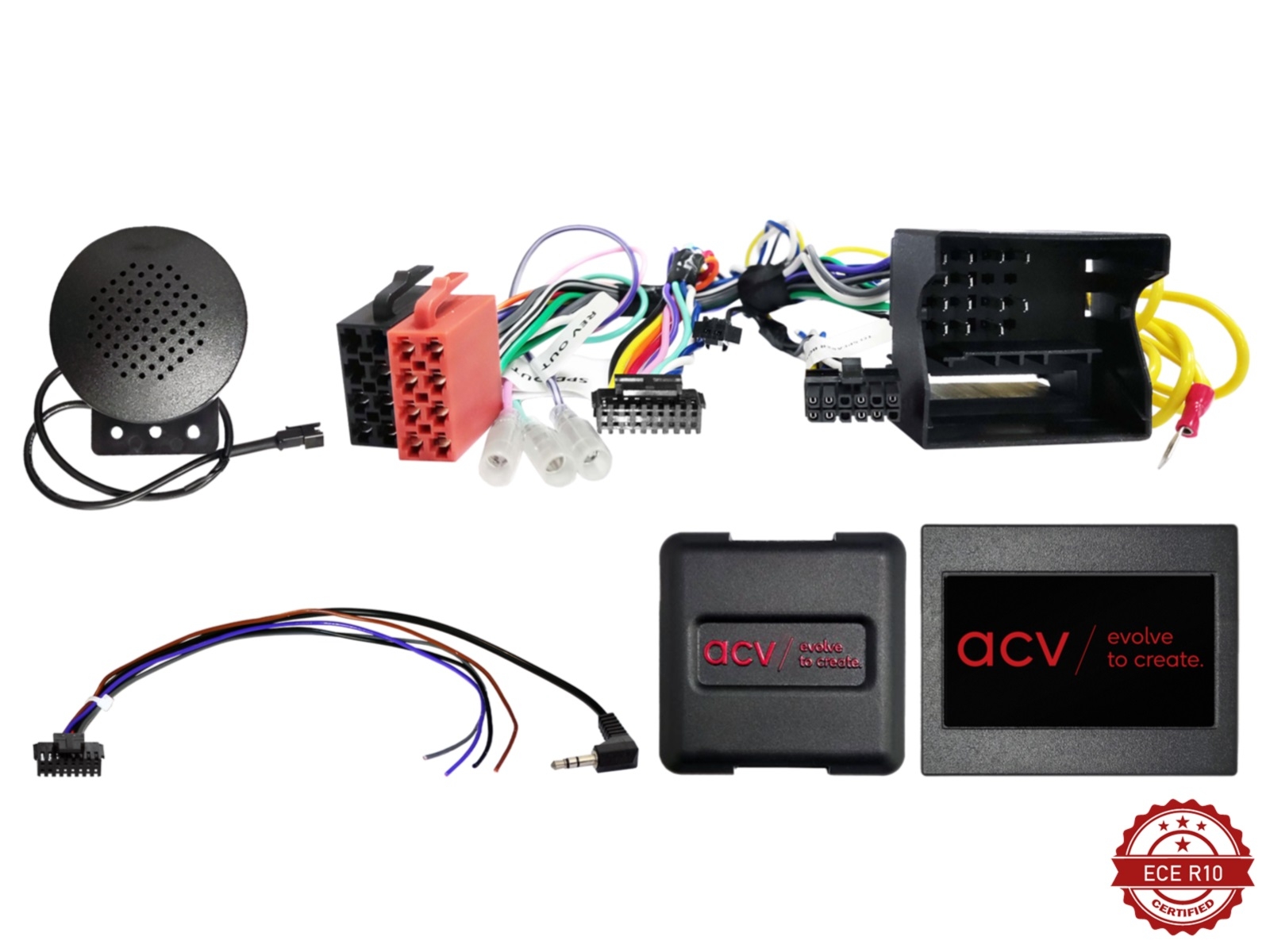

LFB BMW 1er/3er/5er 40Pin Multilead CAN Bus/PDC
Lenkradfernbedienungsadapter BMW / Mini
- Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
- Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
- Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
- Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
- Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
- CAN Bus
- Anschluss: 40 Pin Quadlock BMW Stecker
- Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
- Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
- Fahrzeuge ohne iDrive
- Fahrzeuge ohne OEM MOST Soundsystem
Fahrzeuge mit OEM MOST Soundsystem:
- LFB BMW 1er/3er/5er/X5/X6 Quadlock Multilead MOST Amp > Artikel: 42xbm012
- Aktivsystemadapter BMW MOST>Cinch > Artikel: 13-1024-51
- PDC / Warntöne unterstützt
Für folgende Fahrzeuge geeignet:
BMW
- 1er (E81/E82/E87/E88) 03/2004 - 10/2013*
- 3er (E90/E91/E92/E93) 03/2005 - 10/2013*
- 5er (E60/E61) 07/2003 - 03/2007*
- 5er (E60/E61) 03/2007 - 02/2010*
- 6er (E63/E64) 09/2004 - 11/2010
- 7er (E65/E66) 08/2001 - 11/2008
- X1 (E84) 10/2009 - 06/2015
- X5 (E70) 03/2007 - 09/2013*
- X6 (E71/E72) 05/2008 - 06/2014*
- Z4 (E89) 05/2009 - 08/2016
- Mini (R55/R56/R57/R58/R59) 11/2006 - 05/2015**
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
- rot: +12V Zündung Klemme 15
- orange: +12V Beleuchtung Klemme 58
- lila/weiß: +12V Rückfahrsignal
- rosa: Geschwindigkeitssignal
- grün: Masse GND Handbremssignal
- Lenkradfernbedienung
- PDC hinten unterstützt
- Warntöne unterstützt
*Fahrzeuge mit OEM MOST Soundsystem LFB BMW 1er/3er/5er/X5/X6 40Pin Quadlock Amp MOST > Artikel: 42xbm012
*optional Aktivsystemadapter BMW MOST>Cinch > Artikel: 13-1024-51
**OEM Tachodisplay nicht unterstützt
