LFB Mercedes Vito 2014-2024 40Pin Quadlock Multilead

LFB Mercedes Vito 2014-2024 40Pin Quadlock Multilead

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

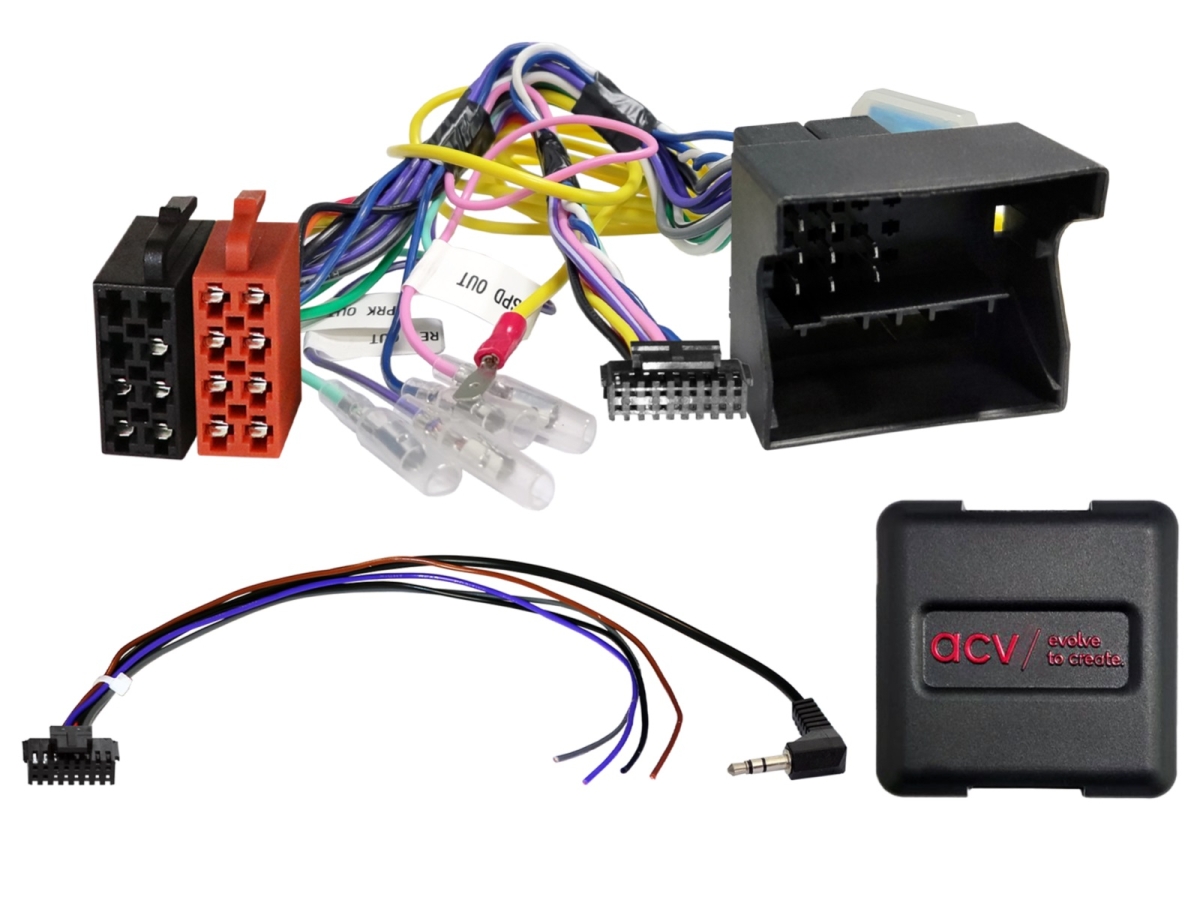

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Mercedes Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
• Fahrzeuge mit Audio 10 / Audio 15 / Audio 30 / Audio 40 OEM Gerät
• Fahrzeuge mit Audio 10 OEM Gerät > nur laut/leise Funktion unterstützt*
• Fahrzeuge mit Audio 40 Pioneer OEM Gerät > Pioneer Kabelbaum entfernen
• Fahrzeuge mit Audio 30 Garmin OEM Gerät > OEM Rückfahrkamera nicht adaptierbar

Fahrzeuge mit OEM Kamera:

• Rückfahrkamera Adapter Fakra(m)>Cinch(m) OEM Kamera > Artikel: 771000-2011

Fahrzeuge mit E-Call:

• E-Call Aufrechterhaltung Mercedes Sprinter/V-Klasse > Artikel: 1424-27-0

Rückwärtsgangsignal nicht in allen Fahrzeugen unterstützt:

• Rückwärtsgangsignal  > +12V Fahrerseite A-Säule 1,5mm weiß/blau
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Mercedes

• Vito (W447) 10/2014 - 02/2019
• Vito (W447) 05/2019 - 01/2024

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• *Für weitere Lenkradfernbedienungsfunktionen > Fahrzeug auf Audio 15 OEM Gerät codieren wenn möglich
