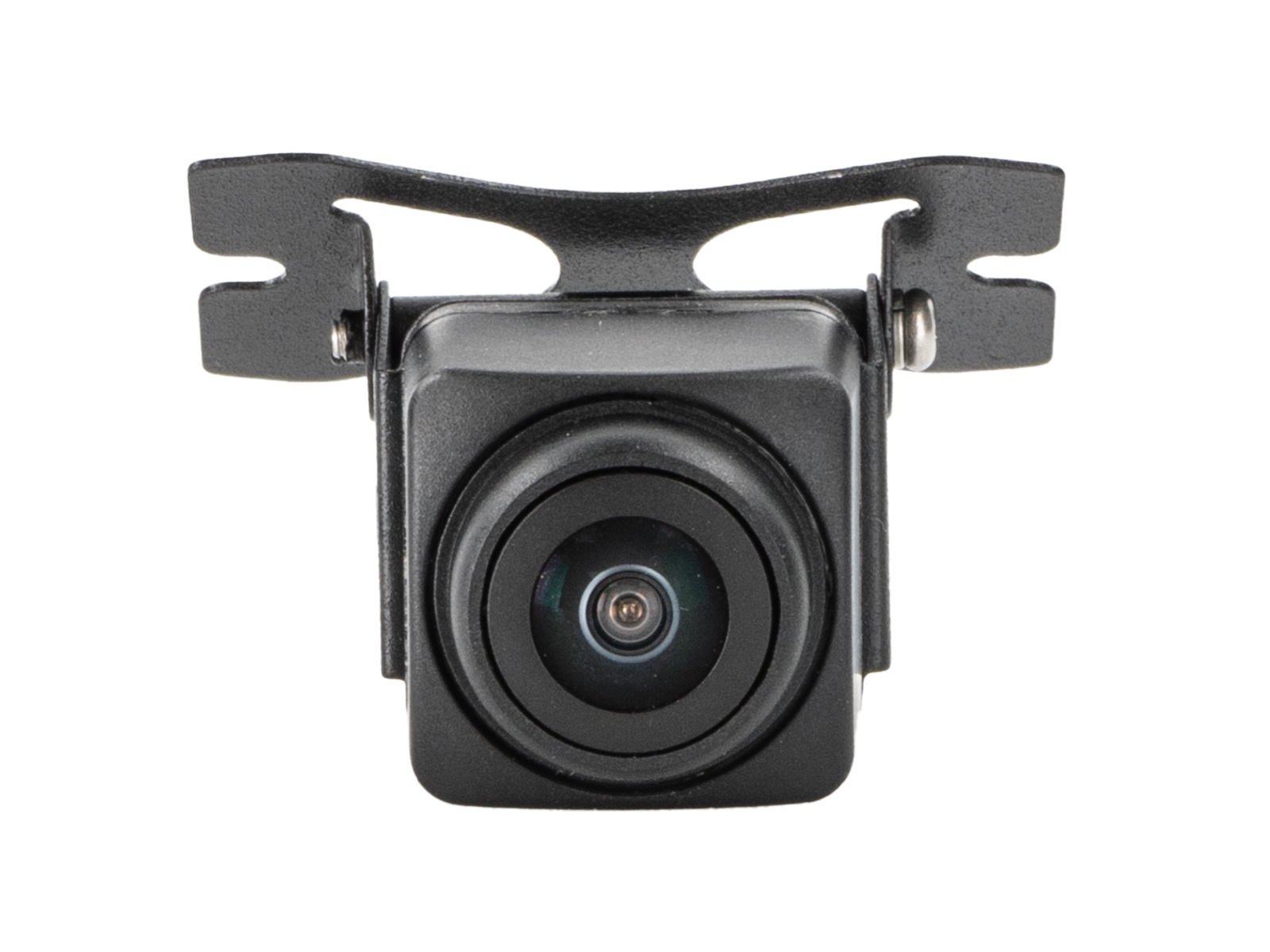

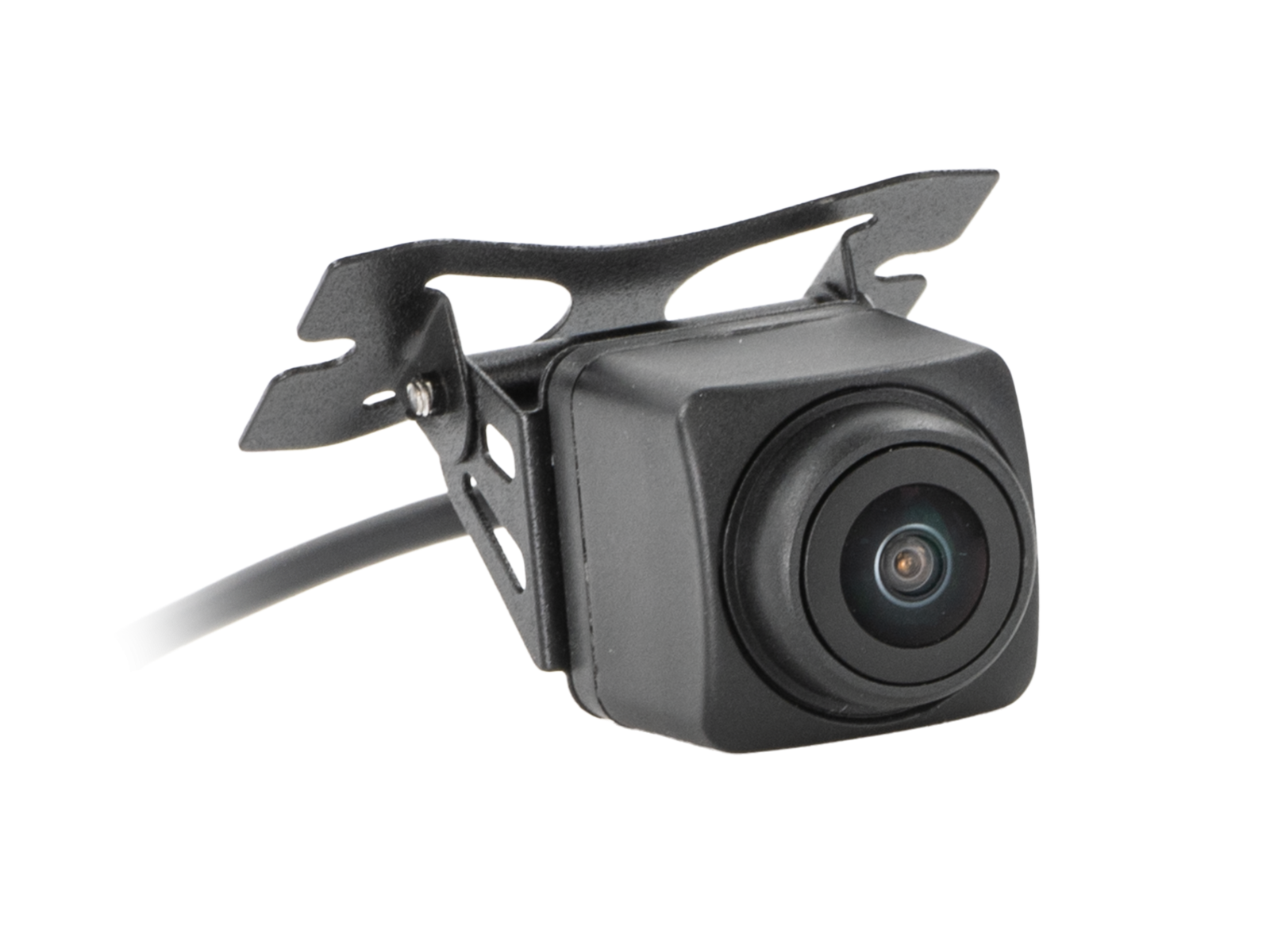

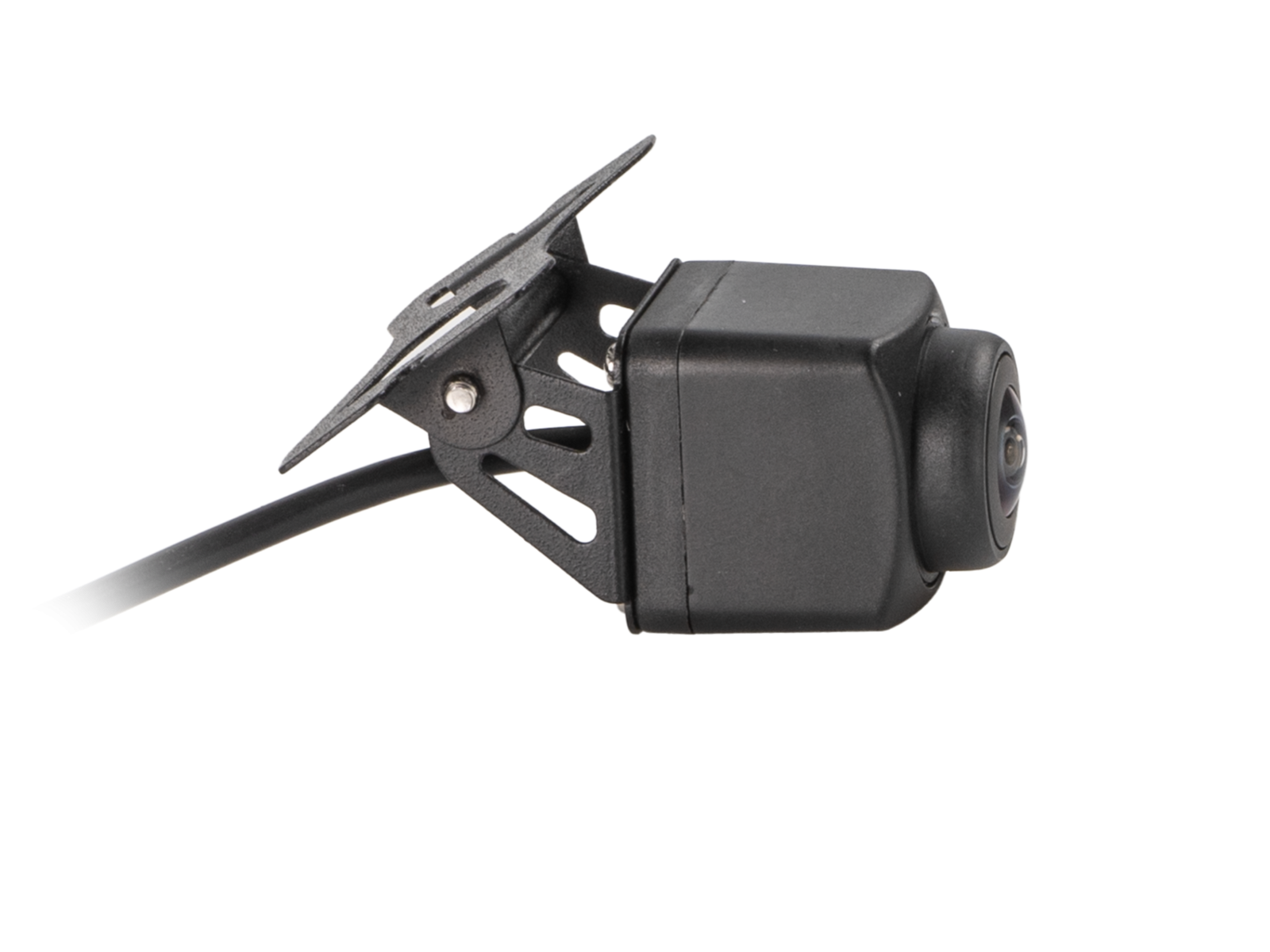

Rückfahrkamera/Frontkamera Full HD Unterbau/Anbau 210°

Rückfahrkamera/Frontkamera Full HD Unterbau/Anbau 210°

Produktbeschreibung

Die Rückfahrkamera/Frontkamera Full HD ist eine universelle Lösung für alle Fahrzeuge. Sie bietet eine hervorragende Bildqualität und ist sowohl als Rückfahr- als auch als Frontkamera einsetzbar.

Vorteile

• Full HD Auflösung: Kristallklare Bilder für maximale Sicherheit.
• Universelle Anwendung: Kann als Rückfahr- oder Frontkamera genutzt werden.
• Einfacher Einbau: Unterbau- oder Anbaumontage möglich.
• Weitwinkelansicht: 210° Sichtfeld für umfassende Übersicht.

Technische Details

Die Kamera ist mit modernster Technologie ausgestattet, um eine zuverlässige Leistung zu gewährleisten. Sie ist ideal für den Einsatz in verschiedenen Fahrzeugtypen und bietet eine einfache Installation.

Technische Daten

Bauform und Montageart

• Bauform: eckig
• Montageart: Unterbau / Anbau

Blickwinkel und Funktionen

• 210° Blickwinkel diagonal
• Spiegelungsfunktion
• IP67
• Linsenwinkel: diagonal 210°
• Blickwinkel: horizontal 170° vertikal 135° +5°
• Staub und Wassergeschützt: IP67

Elektrische Spezifikationen

• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V
• Betriebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 100mA max.

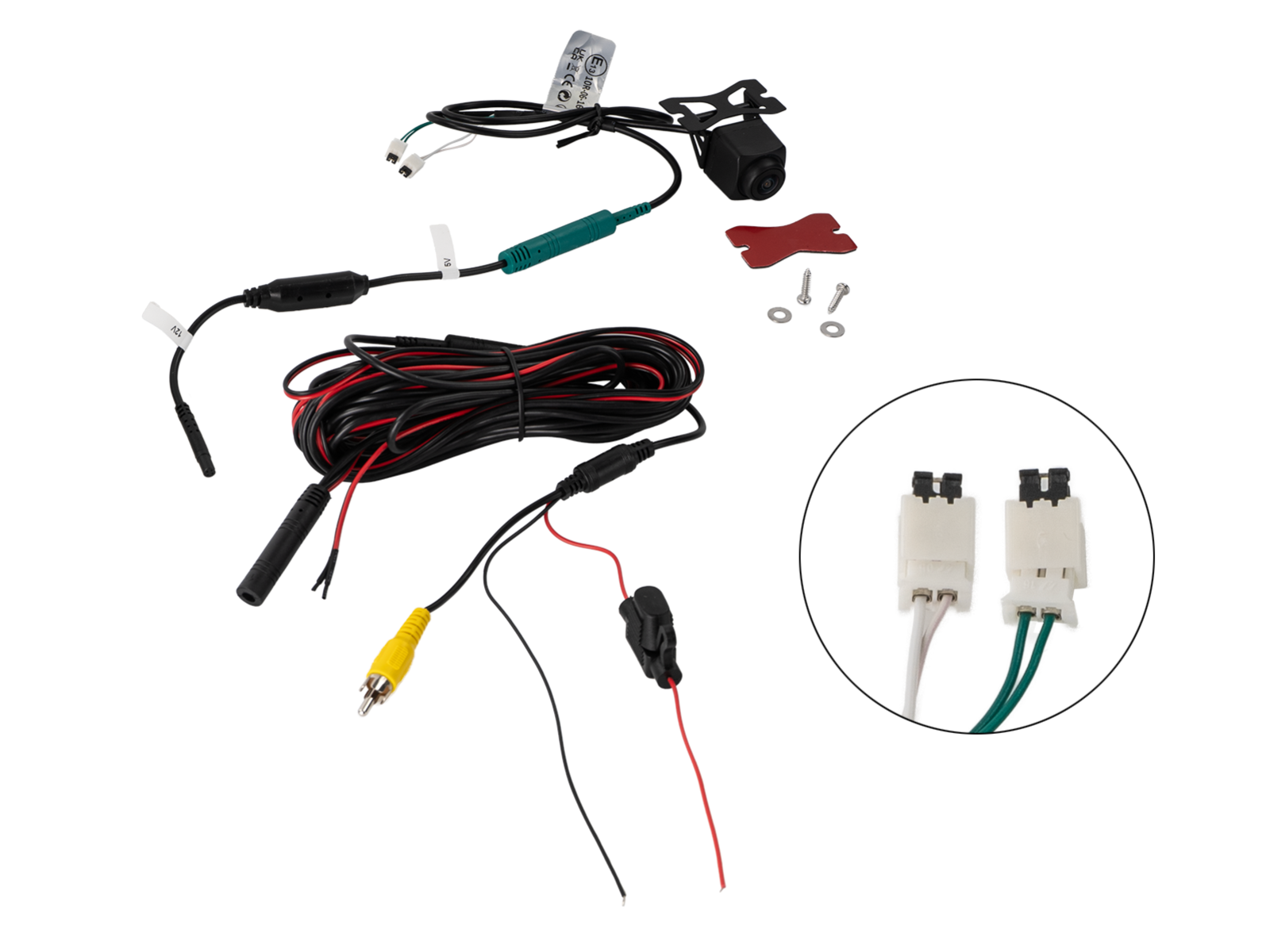

Anschlüsse und Kabel

• Anschluss: rot: +12V geschaltet laststabil abgesichert
• Anschluss: schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video
• Jumper: grün: aktivieren/deaktivieren
• Jumper: weiß: aktivieren/deaktivieren
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Anschlusskabel an der Kamera 1m+/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 2 Jumper
• Verlängerung 6,5m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video

Material und Aufbau

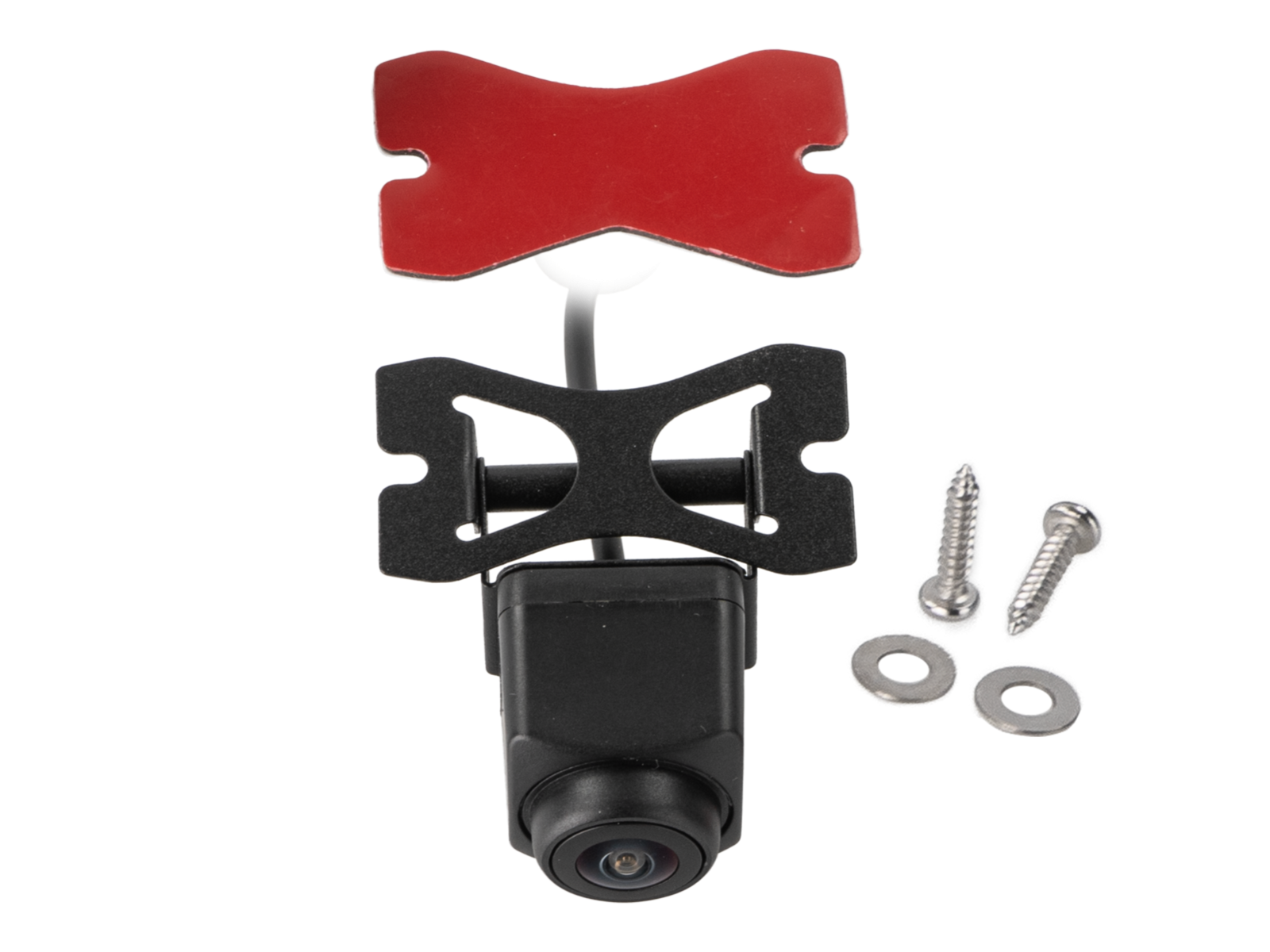

• Aufbau: Kunststoff mit verstellbarem Metallhalter
• Farbe: schwarz

Sensor und Bildsystem

• Sensor Typ: 1/2,9 HDTVI
• Bildsystem: PAL 25FPS / NTSC 30FPS
• Effektive Pixel: 1080 x 720
• Lux: 0,03
• Signal-Rausch-Verhältnis: < 48dB

Umweltbedingungen

• Betriebstemperaturbereich: -30°C - 80°C
• Aufbewahrungstemperatur: -40°C - 85°C

Abmessungen

•  L / B / H - 26,3mm / 26,2mm / 23,2mm

Wichtige Hinweise

• acv Kameras sind zum Dauerbetrieb geeignet
