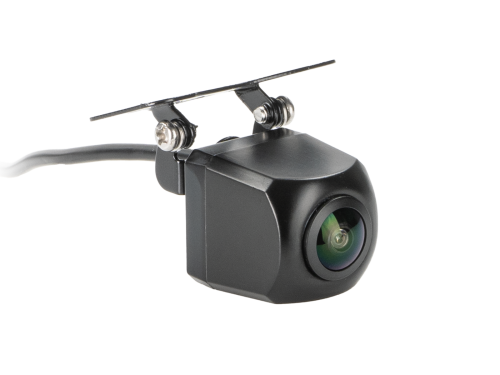

Rückfahrkamera Full HD Unterbau/Anbau 180°

Rückfahrkamera Full HD Unterbau/Anbau 180°

Rückfahrkamera Full HD Unterbau/Anbau 180°

Allgemeine Beschreibung

Die Rückfahrkamera Full HD ist eine universelle Lösung für alle Fahrzeuge, die eine zuverlässige und klare Sicht beim Rückwärtsfahren benötigen. Diese Kamera bietet eine Full HD Auflösung und einen weiten Betrachtungswinkel von 180°, um tote Winkel zu minimieren und die Sicherheit zu erhöhen.

Vorteile

Full HD Auflösung: Kristallklare Bildqualität für präzises Manövrieren.
Universelle Anwendung: Geeignet für den Unterbau oder Anbau an verschiedenen Fahrzeugtypen.
180° Betrachtungswinkel: Erweitertes Sichtfeld für mehr Sicherheit.

Technische Details

Die Kamera ist robust und wetterfest, ideal für den Einsatz in unterschiedlichen Umgebungen. Sie lässt sich einfach installieren und ist kompatibel mit den meisten Monitoren und Displays.

Technische Daten

Bauform und Montage

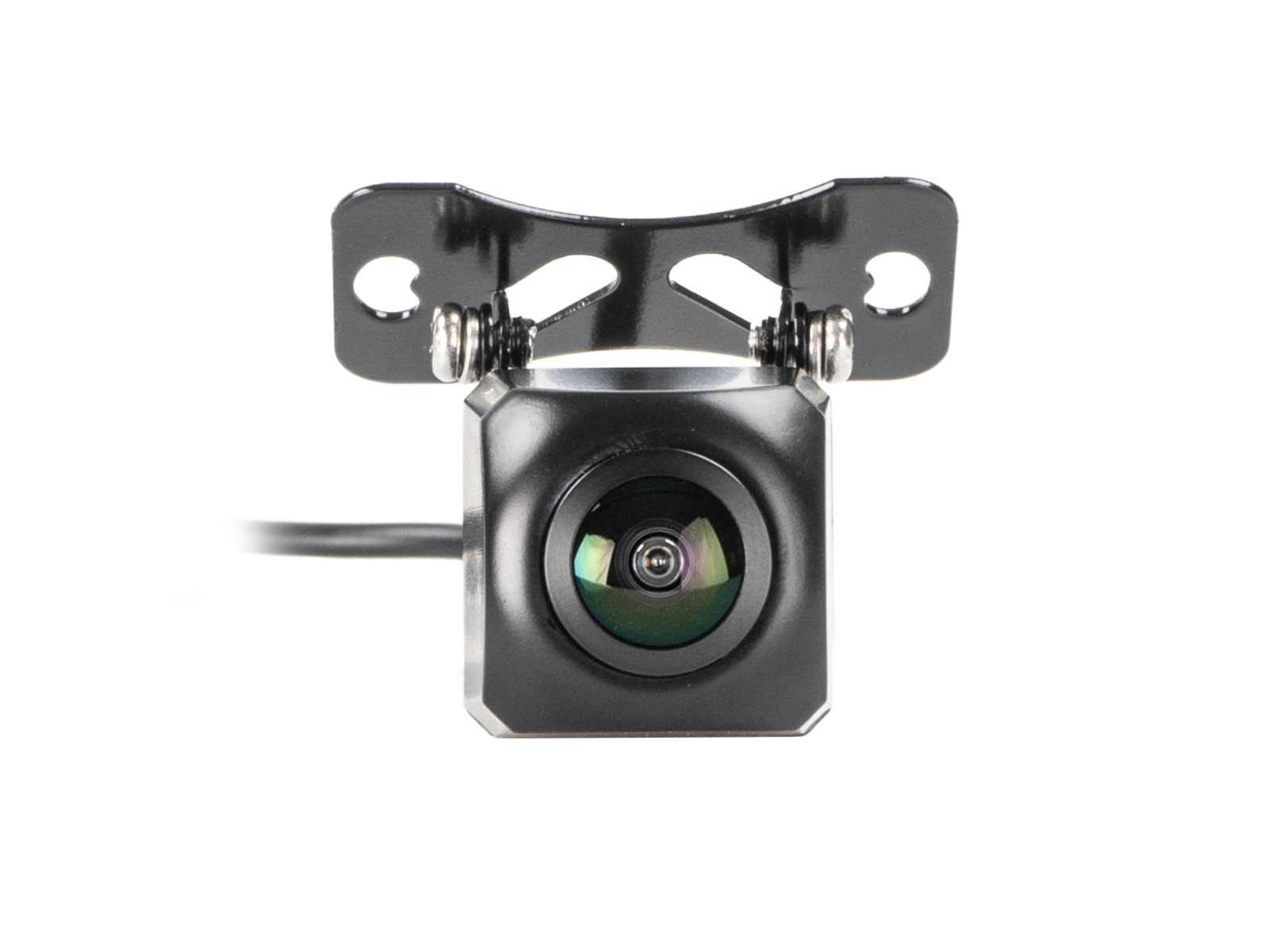

• Bauform: eckig
• Montageart: Unterbau / Anbau

Blickwinkel und Funktionen

• 180° Blickwinkel diagonal
• Blickwinkel: horizontal 145° vertikal 90° +5°
• Linsenwinkel: diagonal 210°
• Orientierungslinien
• Spiegelungsfunktion

Technische Spezifikationen

• IP67
• Sensor Typ: 1/2,9 HDTVI
• Bildsystem: PAL 25FPS / NTSC 30FPS
• Effektive Pixel: 1080 x 720
• Lux: 0,03
• Signal-Rausch-Verhältnis: < 48dB
• Stromaufnahme: 100mA max.
• Betriebstemperaturbereich: -20°C - 70°C
• Aufbewahrungstemperatur: -40°C - 85°C
• Abmessungen: L / B / H - 28,3mm / 23,4mm / 23,4mm

Material und Farbe

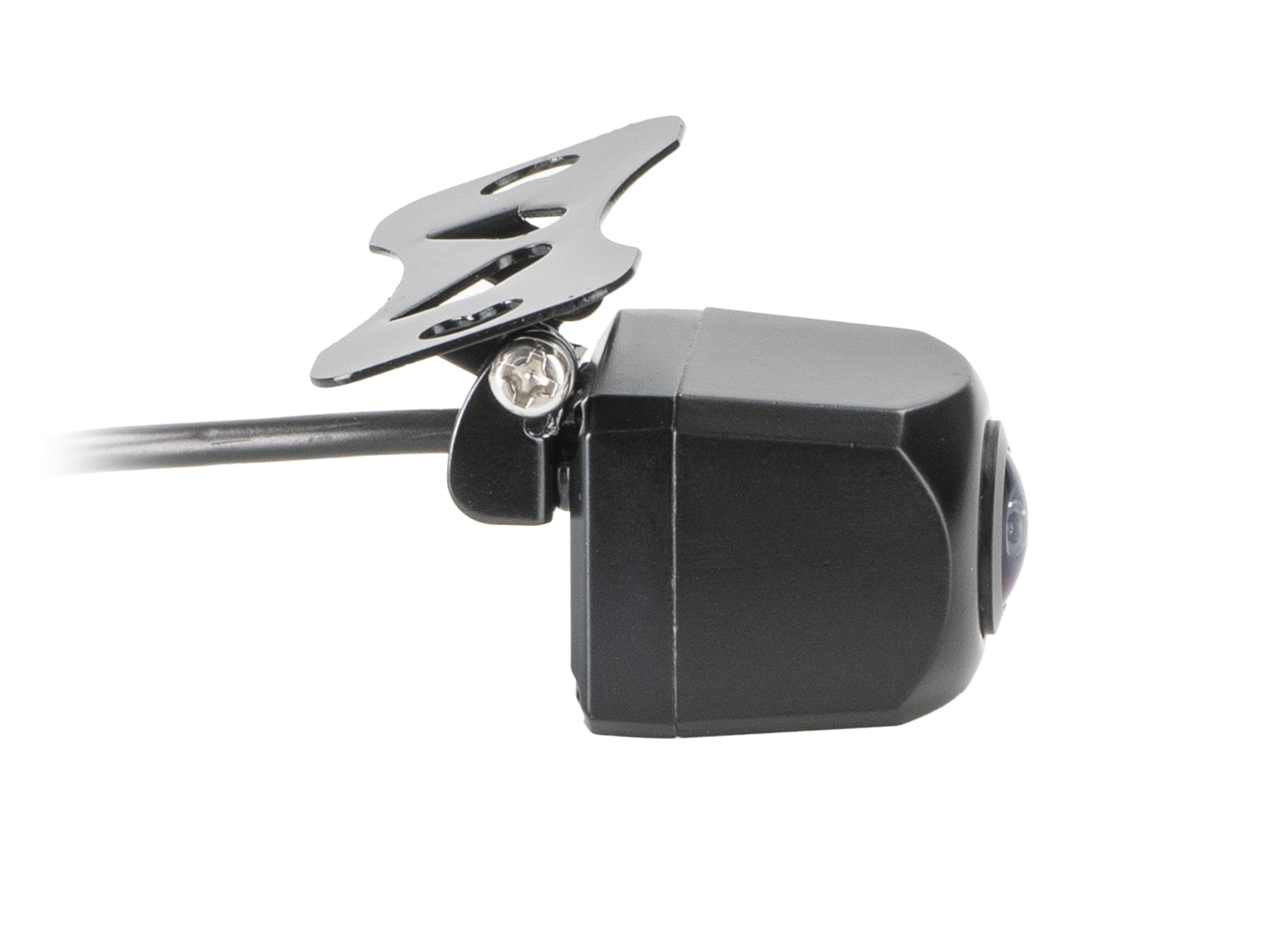

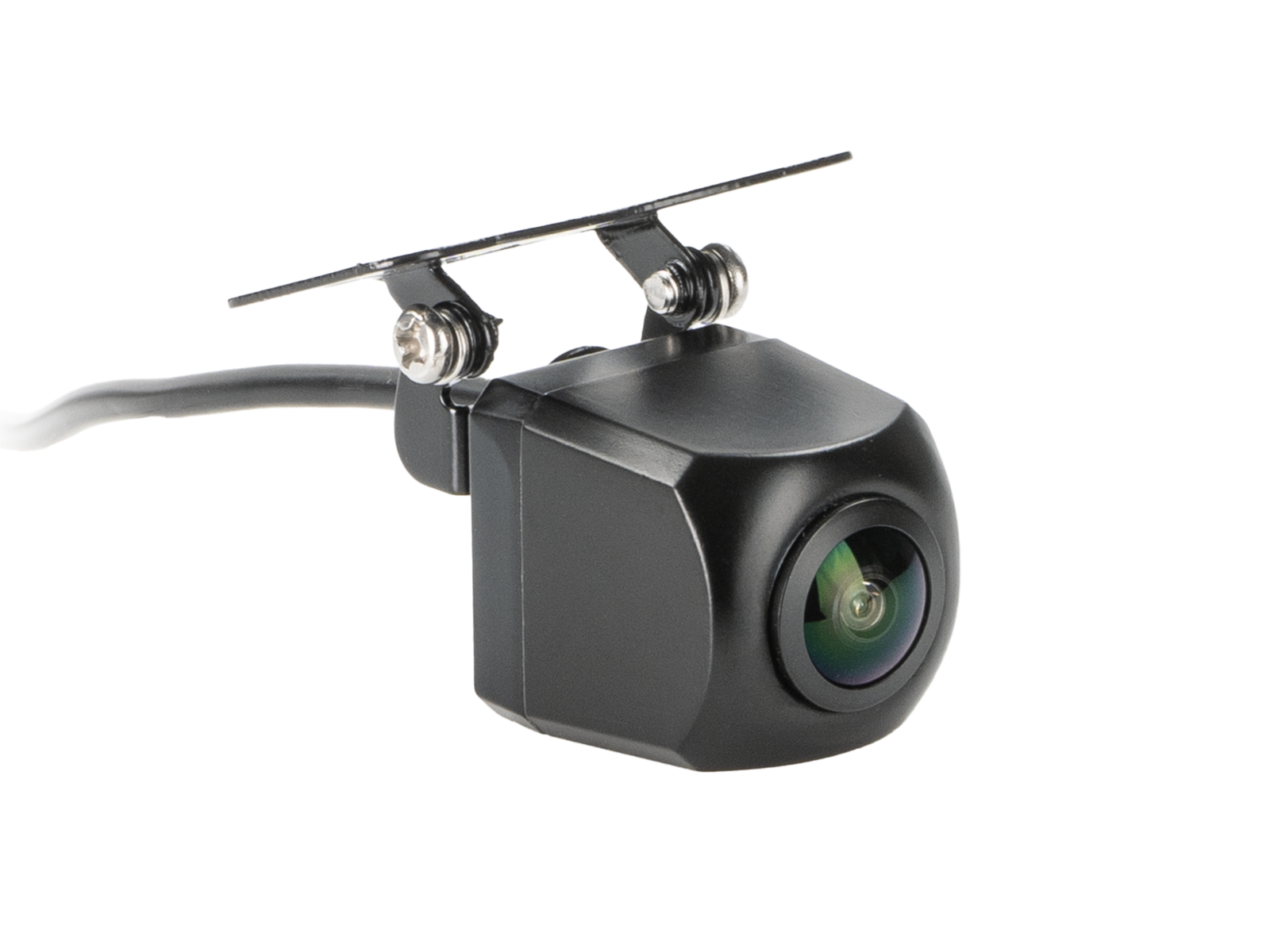

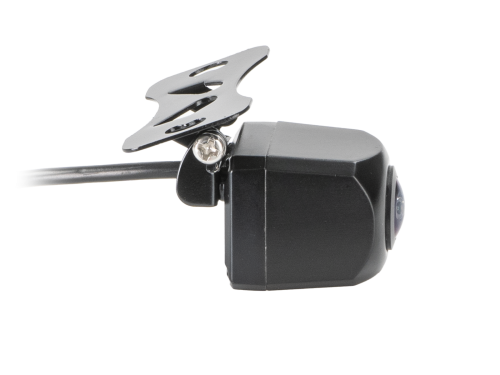

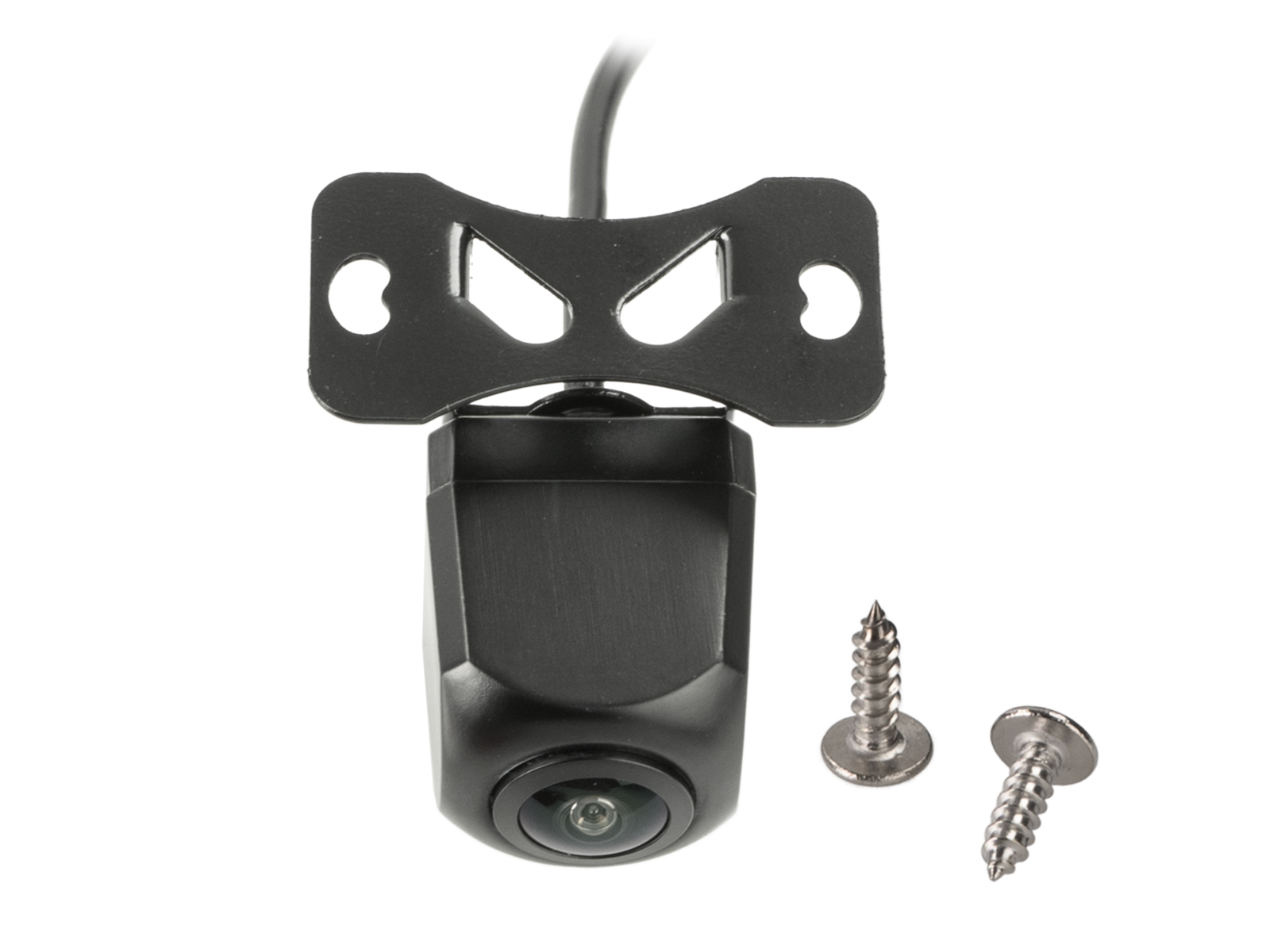

• Aufbau: Kunststoff mit verstellbarem Metallhalter
• Farbe: schwarz

Spannung und Anschlüsse

• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V
• Anschluss: rot: +12V geschaltet laststabil abgesichert, schwarz: Karosseriemasse direkt/GND, Cinch(m) gelb: Video
• Jumper: grün: Orientierungslinien aktivieren/deaktivieren, weiß: Spiegelungsfunktion aktivieren/deaktivieren
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm

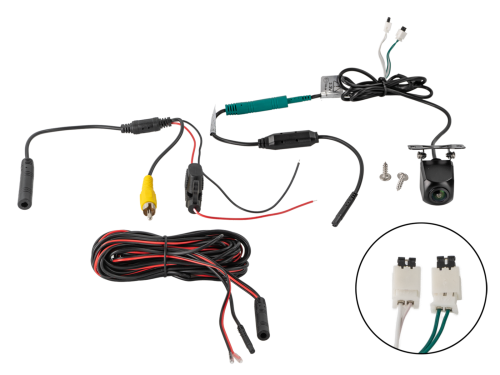

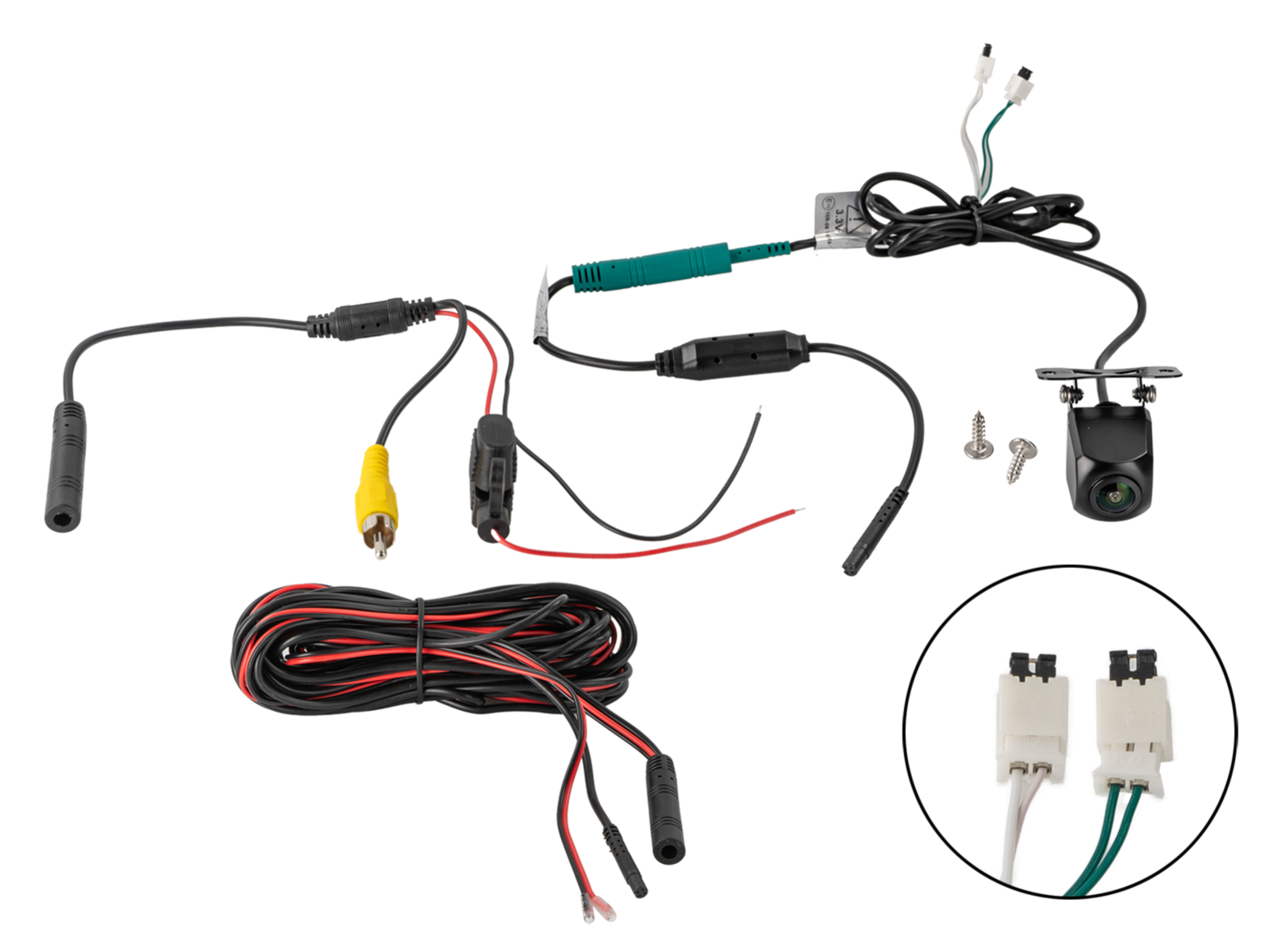

Kabel und Stecker

• Anschlusskabel an der Kamera 1m+/-: 4 Pin acv-Systemstecker(m) Ø5,2mm, 2 Jumper
• Verlängerung 6,5m +/-: 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm, Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor, Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-: 4 Pin acv-Systemstecker(f) Ø10mm, rot: Versorgungsspannung, schwarz: Masse/GND, Cinch(m) gelb: Video

Wichtige Hinweise

• acv Kameras sind zum Dauerbetrieb geeignet
