1-DIN Kit Ford Fahrzeuge schwarz LFB/CAN-Bus/Antenne Fakra

1-DIN Kit Ford Fahrzeuge schwarz LFB/CAN-Bus/Antenne Fakra

Radioblende 1-DIN mit Radioanschlusskit Lenkradfernbedienung Ford

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Hinweis:

• CAN Bus
• analog Lenkradfernbedienung
• Anschluss: 40 Pin Quadlock Ford Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(m) > DIN(m)
• Fahrzeuge mit 5000C / 6000CD / 6006CD / Sony OEM Gerät
• Fahrzeuge mit Audio Systems OEM Navigation mit Kartenschlitz vorne
• Fahrzeuge without Pin 16 +12V Zündungsstrom Klemme 15

Strom-Kammer A:

• Pin 16 +12V Zündungsstrom Klemme 15 nicht belegt
• Pin 9 CAN-High blau/weiß (Farben können abweichen)
• Pin 10 CAN-Low lila (Farben können abweichen)

MQS-Kammer B:

• Pin 6 grau/gelb Lenkradfernbedienung analog (Farben können abweichen)
• Pin 8 blau Lenkradfernbedienung analog GND (Farben können abweichen)
• Pin 11 Rückfahrsignal +12V (wenn belegt)
• Pin 12 Speed Puls signal (wenn belegt)
• Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
• Fahrzeuge ohne CAN Bus gestützten PDC*
• OEM Gerätebauform wechselt in laufender Serie von rechteckig auf oval
• Anpassungsarbeiten der Blende mit Werkstattmitteln bei einigen Ford Fahrzeugen notwendig
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Ford

• C-Max (DM2) 11/2003 - 05/2007
• Fiesta (JH1/JD3) 10/2005 - 09/2008
• Focus (DA3) 11/2004 - 03/2008
• Fusion (JU2) 10/2005 - 07/2012
• Galaxy (WA6) 05/2006 - 09/2007*
• Kuga (DM2) 02/2008 - 12/2012*
• S-Max (WA6) 06/2006 - 02/2008*
• Transit (F**6) 07/2006 - 03/2014
• Transit Connect (P*2) 06/2006 - 07/2013

Produktdetails:

• Farbe: schwarz
• OEM Gerätebauform wechselt in laufender Serie von rechteckig auf oval
• Einbauausschnitt Radiodisplay: 172 mm x 98,5 mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung

*Fahrzeuge mit PDC > Funktionsprüfung ohne OEM Gerät
*Fahrzeuge mit PDC ohne Funktion > Artikel: 42xfo011

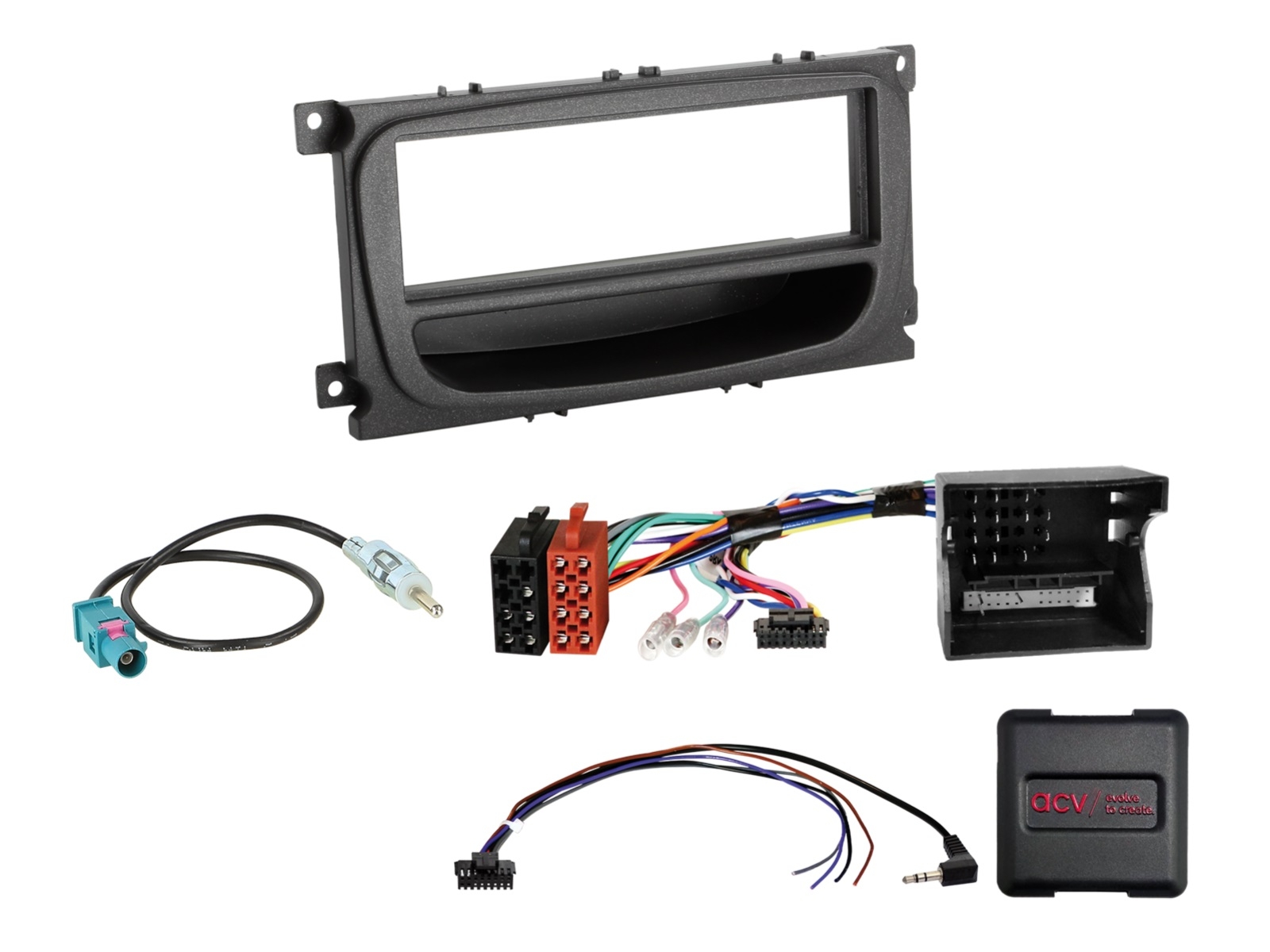

Lieferumfang:

• 1-DIN Radioblende mit Fach Ford schwarz lose > Artikel: 281114-36-0
• LFB Ford Fahrzeuge 40Pin Quadlock Multilead CAN Bus lose > Artikel: 42xfo003-0
• Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0
