2-DIN Kit mit Fach Mercedes Vito/Viano 42x LFB/Antenne/Amp

2-DIN Kit mit Fach Mercedes Vito/Viano 42x LFB/Antenne/Amp

Radioblende 2-DIN mit Fach mit Radioanschlusskit Lenkradfernbedienung Mercedes

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Mercedes Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM Antenne Fakra(m) > DIN(m)
• Anschluss: OEM Rückfahrkamera Fakra(m) > Cinch(m)
• Anschluss: OEM Soundsystem MOST > Cinch(m) rot/weiß

• Fahrzeuge mit 2-DIN Audio 20 OEM Gerät
• Fahrzeuge mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
• Fahrzeuge mit MOST25 OEM Soundsystem

• Fahrzeuge ohne Audio 10 OEM Gerät
• Fahrzeuge ohne Comand 2.0 / 2.5 OEM Navigation
• Fahrzeuge ohne D2B OEM Soundsystem

• Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio
• Faderfunktion nicht unterstützt

OEM Zusatzkomponenten > CD-Wechsler / TV-Tuner / Telefonmodul aus dem MOST Ring entfernen:

• Lichtwellenleiter Schleife(f) MOST-Ring > Artikel: 771000-2101
• Faderfunktion nicht unterstützt

Fahrzeuge mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation:

• Uhrzeiteinstellung nicht unterstützt
• Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
• In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
• 1-DIN Geräte > Montage mit Ablagefach
• 2-DIN Geräte > Montage ohne Ablagefach
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Mercedes

• Vito/Viano (W639) 04/2006 - 08/2010
• Vito/Viano (W639) 09/2010 - 03/2014

Produktdetails:

• 2-DIN Einbauausschnitt Radiodisplay: 172mm x 98,5mm
• Farbe: schwarz

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• OEM MOST Soundsystem unterstützt

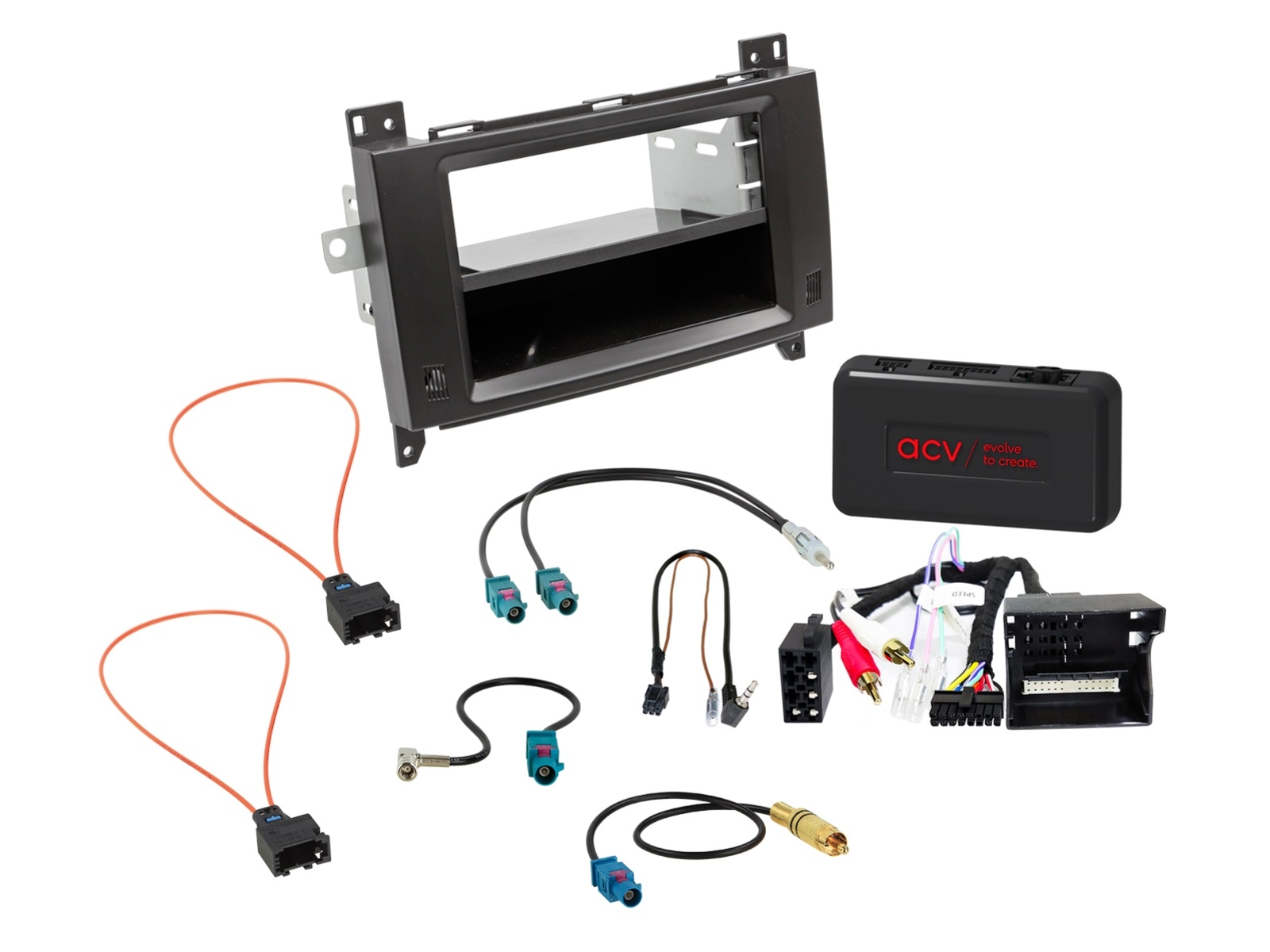

Lieferumfang:

• 2-DIN Radioblende mit Fach Mercedes Vito/Viano 2006-2014 > Artikel: 281190-36-1
• LFB Mercedes Fahrzeuge Quadlock Multilead Amp MOST lose > Artikel: 42xmc008-0
• Antennenadapter Fakra(m)(2x)>DIN(m) lose > Artikel: 1524-19-0
• Antennenadapter Fakra Z(m)>SMB(f) 90° 20cm lose > Artikel: 1502-54-0
• Rückfahrkamera Adapter OEM Kamera Fakra(m)>Cinch(m) lose > 771000-2011-0
• Lichtwellenleiter Schleife(f) MOST-Ring > Artikel: 2x 771000-2101
