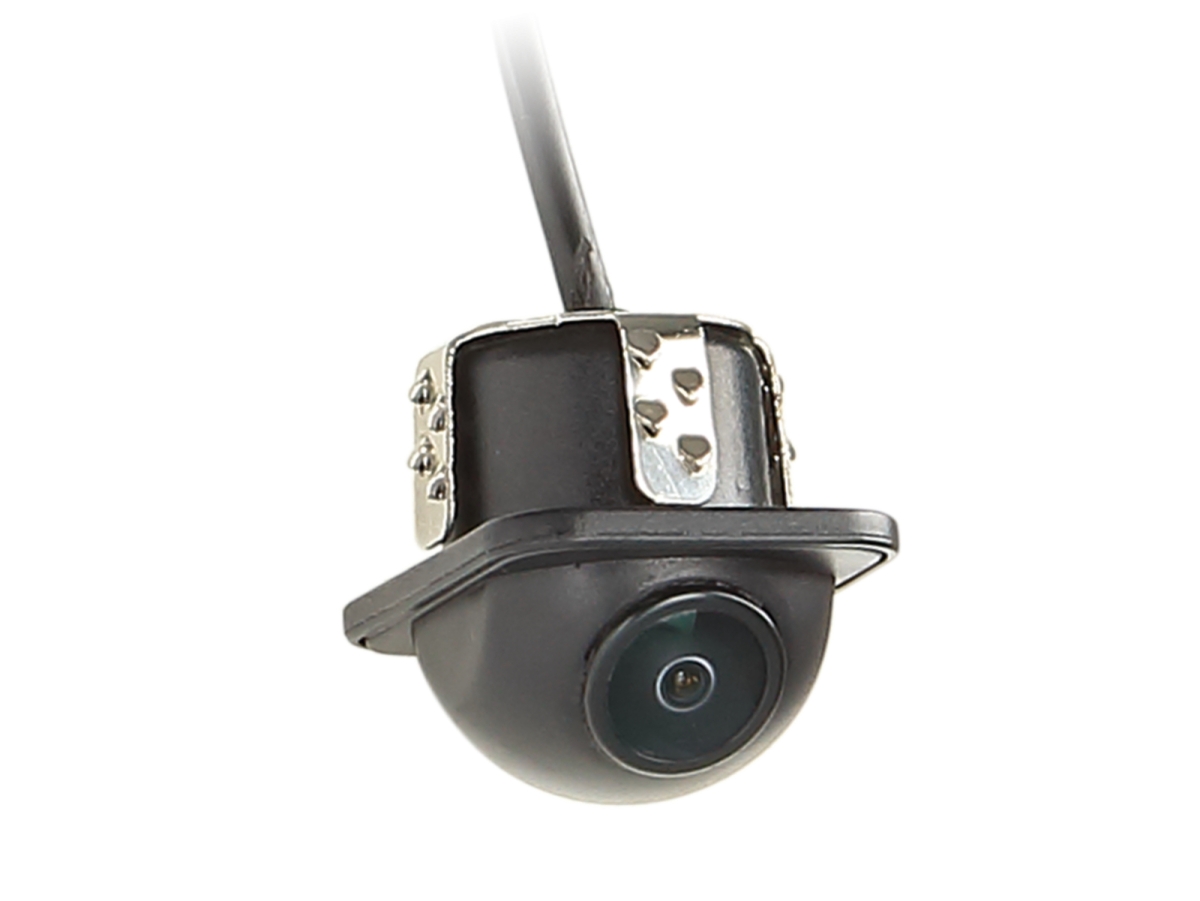

Rückfahrkamera universal

• Bauform: Rund

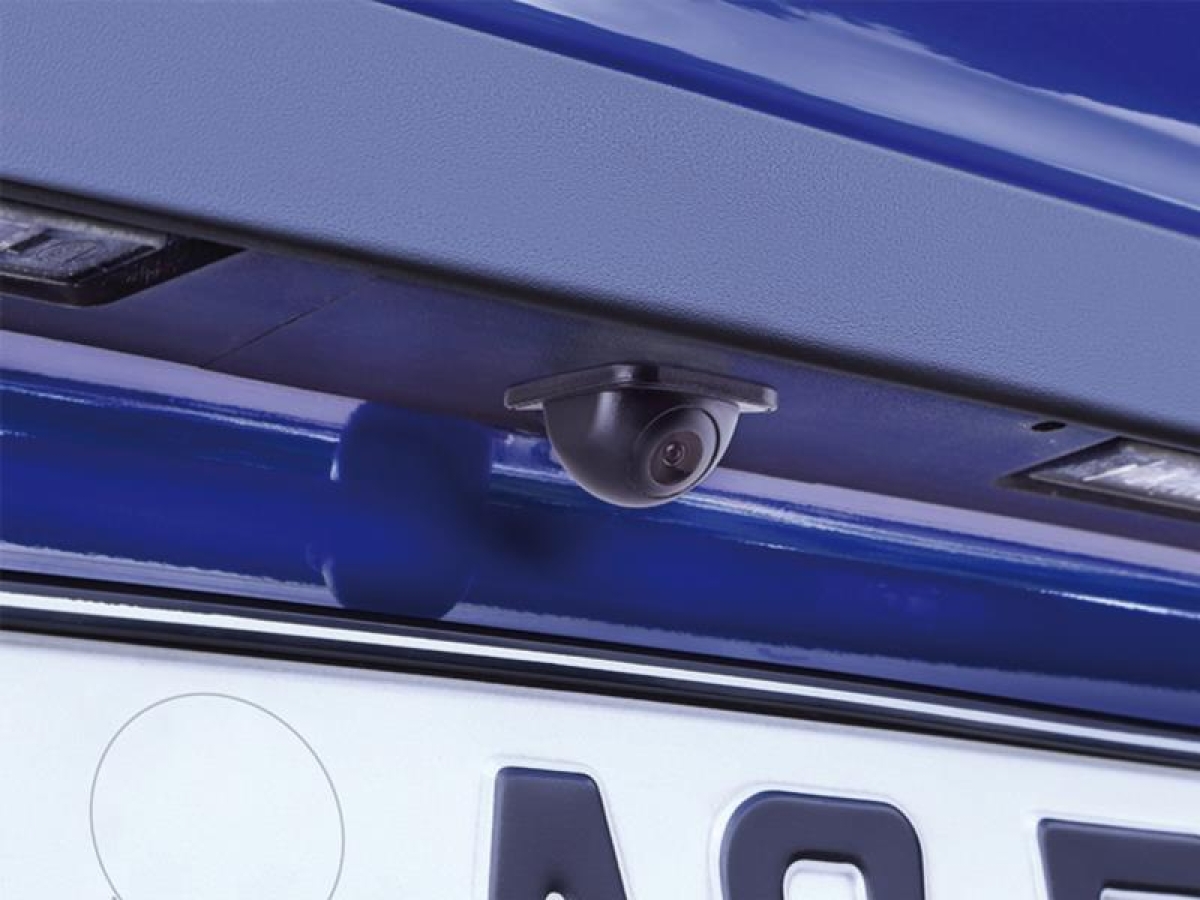

• Montageart: Unterbau
• Mit Orientierungslinien / Spiegelungsfunktion

Hinweis:

• acv Kameras sind zum Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +3V
• Kameraversorgungsspannung: +12V / +24V
• Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
• Anschluss:
• rot: +12V / +24V geschaltet laststabil abgesichert
• schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video
• Jumper:
• grün: Orientierungslinien aktivieren/deaktivieren
• weiß: Spiegelungsfunktion aktivieren/deaktivieren

Produktmerkmale Kamera:

• Aufbau: Kunststoff
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 720 x 576
• Linse: 1,9mm / F 2.0
• Min.Lux: 0,5 Lux
• Auflösung: 480 TV lines
• Linsenwinkel: diagonal 140°
• Blickwinkel: horizontal 115° vertikal 80° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 40mA
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: L / B / H - 26mm / 30mm / 28mm

Anschlusskabel an der Kamera 1m +/-:

• 4 Pin acv-Systemstecker(m) Ø5,2mm
• 2 Jumper

Spannungswandler +3V:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Installationszubehör:

• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
