RFK universal Caravan Transporter 170° Weitwinkel (weiß)
Universal-Rückfahrkamera für Transporter und Wohnmobile – 170° Weitwinkel, Metallgehäuse, weiß
Für Transporter und Wohnmobile bietet acv diese universelle Rückfahrkamera an, die sich als Anbau oder auf dem Dach befestigen lässt. Der Linsenwinkel von 170° diagonal sorgt für eine breite Sicht nach hinten. Orientierungslinien lassen sich bei Bedarf einblenden, die Nachtsichtfunktion unterstützt bei Dunkelheit. acv-Kameras sind für den Dauerbetrieb geeignet.
Weißes Metallgehäuse, IP68-geschützt
Das Gehäuse aus Metall ist weiß und nach IP68 gegen Staub und Wasser geschützt. Die Kamera ist für Betriebstemperaturen zwischen -20 °C und 75 °C spezifiziert, gelagert werden kann sie bei -40 °C bis 85 °C.
Optik und Sensor
Die Bildaufnahme übernimmt ein 1/4"-CCD-Sensor mit 728 x 512 effektiven Pixeln; ausgegeben wird ein NTSC-Farbbild mit 600 TV-Linien. Mit einer Linse von 1,9 mm und F 2.0 ergibt sich ein Blickwinkel von horizontal 113° und vertikal 80° + 5°. Bei aktiver Nachtsichtfunktion arbeitet die Kamera bis 0 Lux.
Jumper für die Orientierungslinien
Am Kamerakabel befindet sich ein grüner Jumper, mit dem die Orientierungslinien aktiviert oder deaktiviert werden.
Montagehinweis
Vor dem Einbau sollten Blickwinkel und Ausrichtung am vorgesehenen Montageort mit einem Testmonitor geprüft werden.
Technische Daten
- Design: Transporter / Wohnmobil
- Montageart: Anbau / Dachmontage
- Gehäuse: Metall
- Farbe: weiß
- Extras: Orientierungslinien (über Jumper), Nachtsichtfunktion
- Sensor: 1/4" CCD
- Bildsystem: NTSC Farbe
- Effektive Pixel: 728 x 512
- Auflösung: 600 TV-Linien
- Linse: 1,9 mm / F 2.0
- Linsenwinkel: 170° diagonal
- Blickwinkel: horizontal 113°, vertikal 80° + 5°
- Mindestbeleuchtung: 0 Lux bei aktiver Nachtsichtfunktion
- Schutzart: IP68
- Anschluss: 8-Pin-Systemstecker (m), Ø 7 mm
- Betriebsspannung: +12 V Gleichspannung
- Versorgungsspannung: +12 V Gleichspannung
- Stromaufnahme: 200 mA bei aktiver Nachtsichtfunktion
- Betriebstemperatur: -20 °C bis 75 °C
- Lagertemperatur: -40 °C bis 85 °C

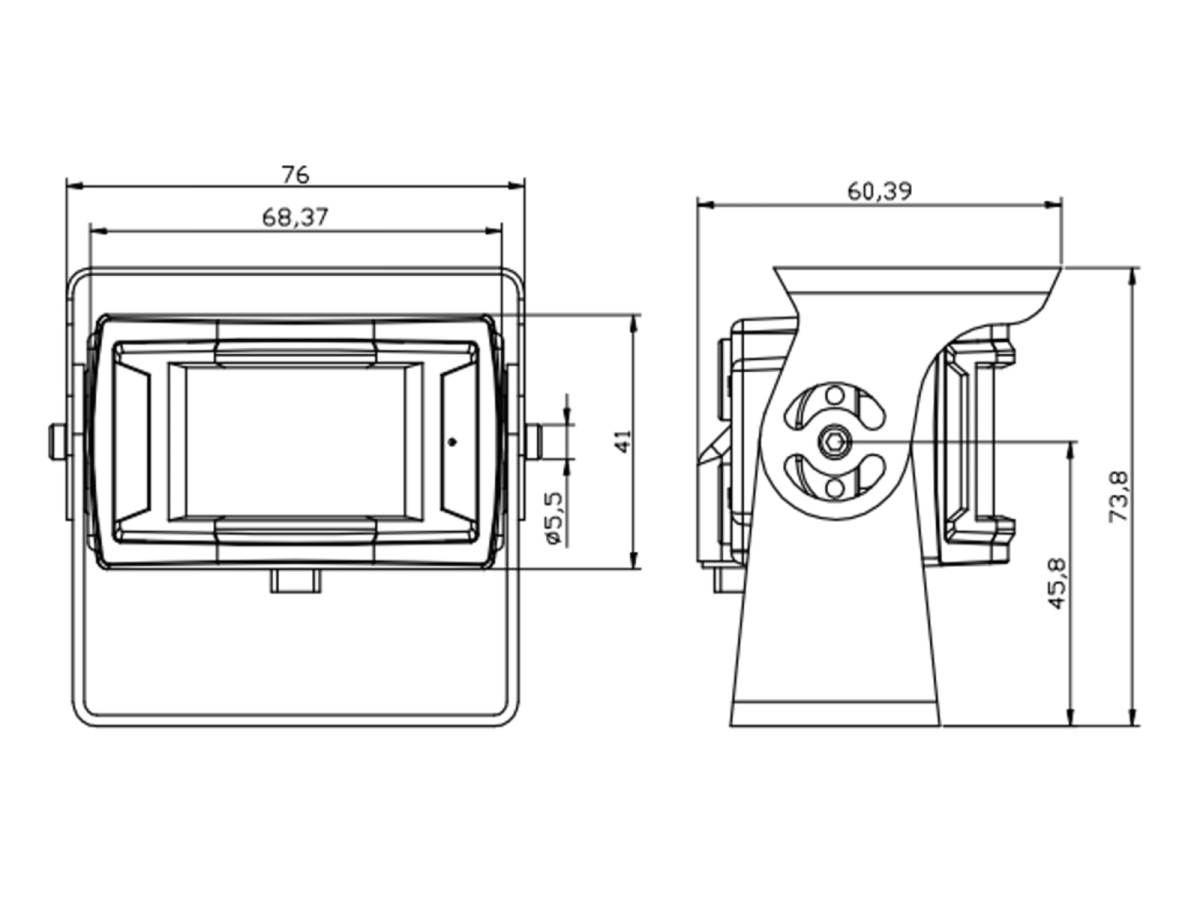

- Abmessungen mit Halter (L x B x H): 76 x 60,39 x 73,8 mm
Elektrischer Anschluss
- Rot: +12 V, geschaltet, laststabil, abgesichert
- Schwarz: Karosseriemasse direkt / GND
- Cinch (m) gelb: Video
- Jumper grün: Orientierungslinien aktivieren / deaktivieren
Kabel und Adapter
- Anschlusskabel an der Kamera, ca. 3 m: 8-Pin-Systemstecker (m) Ø 7 mm, 1 Jumper
- Anschlussadapter, ca. 20 cm: 8-Pin-Systemstecker (f) Ø 10 mm auf 4-Pin-acv-Systemstecker (m) Ø 5,2 mm
- Verlängerung, ca. 15 m: 4-Pin-acv-Systemstecker (f) Ø 10 mm / 4-Pin-acv-Systemstecker (m) Ø 5,2 mm, mit durchverkabelter roter Stromleitung (ca. 3 m) für den Anschluss an der Kamera bzw. vom Rückfahrlicht zum Monitor sowie durchverkabelter schwarzer Masseleitung (ca. 3 m) für den Anschluss an Karosseriemasse / GND an der Kamera bzw. direkt zum Monitor
- Anschlusskabel, ca. 20 cm: 4-Pin-acv-Systemstecker (f) Ø 10 mm; rot: Versorgungsspannung, schwarz: Masse / GND, Cinch (m) gelb: Video
Passendes Installationszubehör
- Kameraanschluss an Interfaces: Schließerrelais, elektronisch, 2–12 V / max. 1,5 A (Artikel 40-AD-REMOTE)
- Kameraanschluss an das Rückfahrlicht: Spannungsstabilisator für das Rückfahrsignal (Artikel 771000-6100)
Optionales Zubehör
- Kamerakabel-Verlängerung für acv-Kameras, 5 m (Artikel 771000-6305)
- Kamerakabel-Verlängerung für acv-Kameras, 10 m (Artikel 771000-6310)
- Kamerakabel-Verlängerung für acv-Kameras, 15 m (Artikel 771000-6315)
| * Produkt Gruppe | * RFK Universal für Transporter und Wohnmobile |
| Betriebsart | Dauerbetrieb geeignet |
| Betriebsspannung | 12 V |
| Betriebstemperatur | bis 70 °C und mehr |
| Bildsensor | CCD |
| Blickwinkel | 170° |
| Dauerbetrieb | Für Dauerbetrieb (24/7) |
| Fahrzeugtyp | Transporter & KastenwagenWohnmobil & Caravan |
| Farbe | Weiss |
| Gehäuse | Metall / Aluminium |
| Hilfslinien | Abschaltbar |
| Kamera-Auflösung | Standard (bis 600 TVL) |
| Kamerafunktionen | Nachtsicht / Infrarot |
| Kameralinsen | Einzelkamera (1 Linse) |
| Kameramontage | Aufbau / AnbauDachmontage |
| Kameras Besonderheiten | DachmontageHilfslinien ausschaltbarIntegriertes Hilfslinien |
| Kameratyp | Rückfahrkamera |
| Kältefestigkeit | bis -20 °C |
| Lichtempfindlichkeit | 0 Lux (Infrarot) |
| Länge | bis 150 mm |
| Montageposition | Außen |
| Passform | Universal |
| Produktart | Rückfahrkamera |
| Schutzklasse | IP68 |
| Steckertyp | CinchSystemstecker |
| Stromaufnahme | 100–200 mA |
| Videonorm | NTSC |
| Videosignal | Analog (CVBS/Cinch) |
| _Produkt Gruppe | Universell RückfahrkameraWohnmobil und Transporter Kameras |
| Übertragungsart | Kabelgebunden |
